| ICOM IC-820H PLL UNLOCK修理 (2025/10/09) | ||||
|---|---|---|---|---|
|
||||

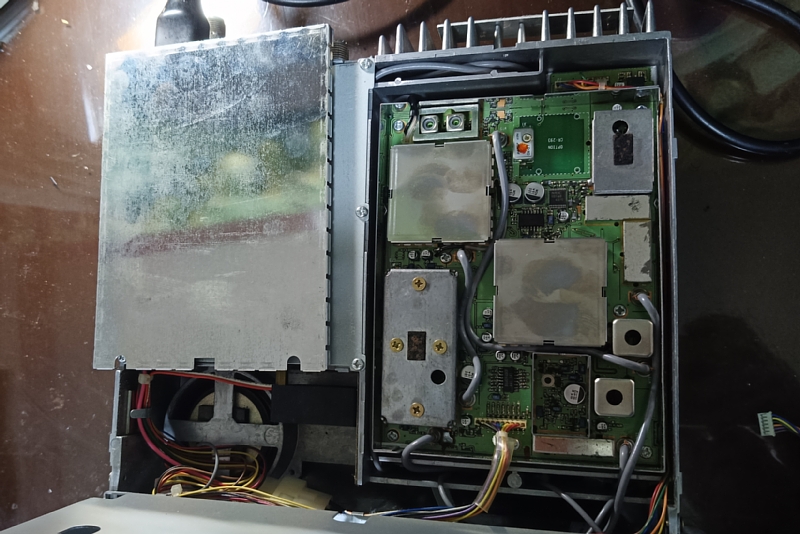

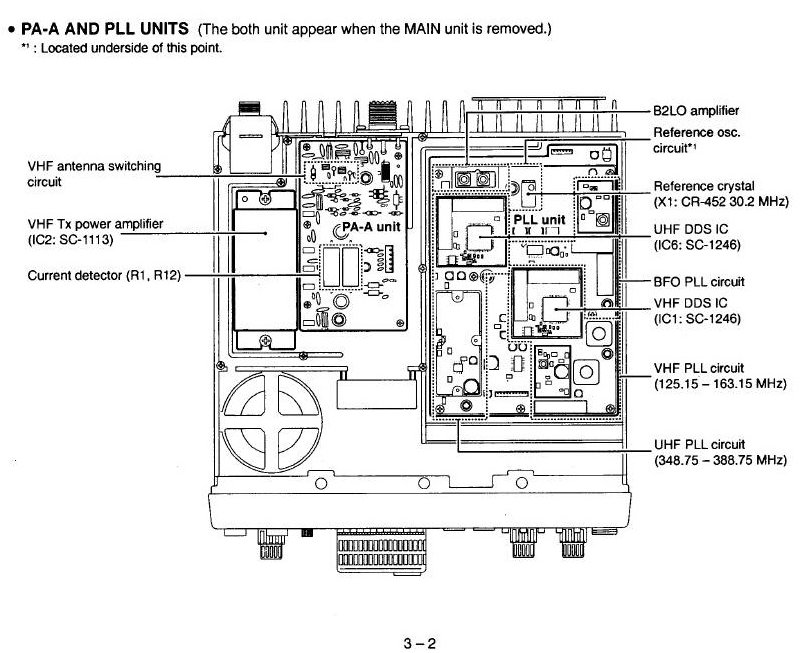

| PLLユニットを探しても見つからない ChatGPTChatGPにサービスマニュアルを見つけてもらい確認すると「MAIN unitを取り外せ」と書いてある そこでメインユニット基板に繋がっている全てのコネクタを写真を撮りながら外して基板を取り外してもPLLユニットが出てこない なんとメインユニットを止めているシャーシ―のネジ4本を取ればPLLユニットが見えてきました  |
||||

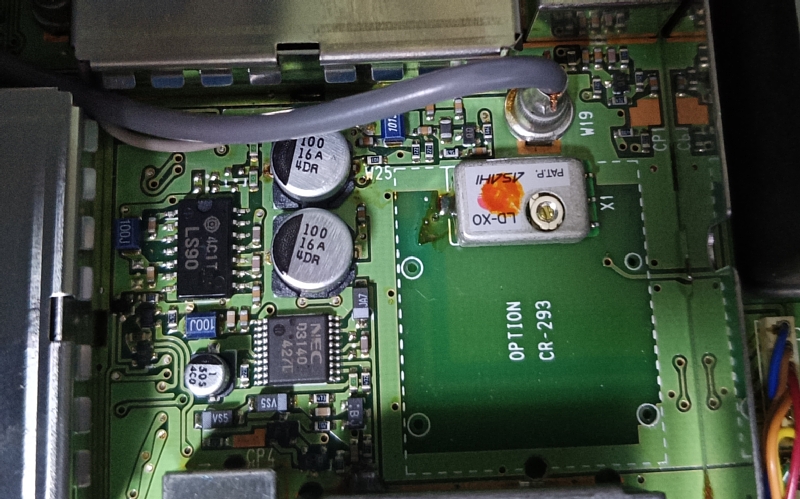

| 以下の PLL／DDSの基準発振器 X1 VHF PLL回路 UHF PLL回路 VHF DDS回路 UHF DDS回路 がありました  |
||||

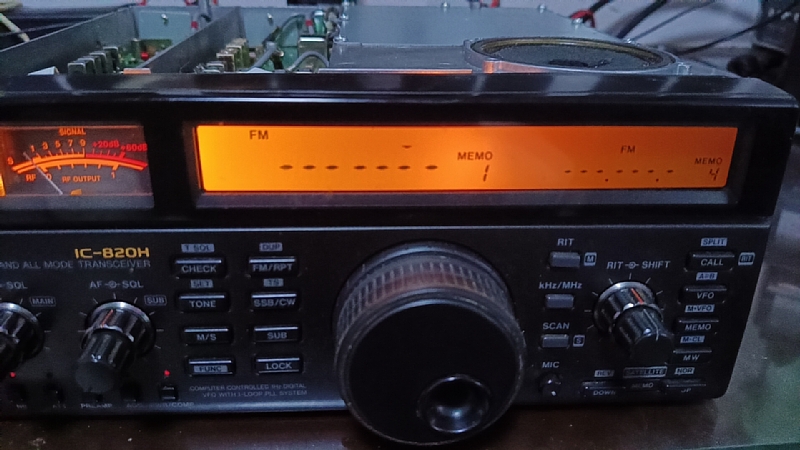

| 最初は基準発振器 X1の発信不良を疑いました ドライヤーで各ユニットを温めてもPLLロック状態にならず周波数表示が異常のままです ケースを取り外したままだといくら待ってもＰＬＬ ＵＮＬＯＣＫ状態のまま そこで再びケースを元に戻すと5分ほどでＰＬＬ ロックされ周波数表示が正常に戻ります ケースを取り外したり元の戻すの繰り返しで症状が再現することを確認 このテストの結果基準発振器とＰＬＬユニットの問題ではないのではないかと思い始めました  |
||||

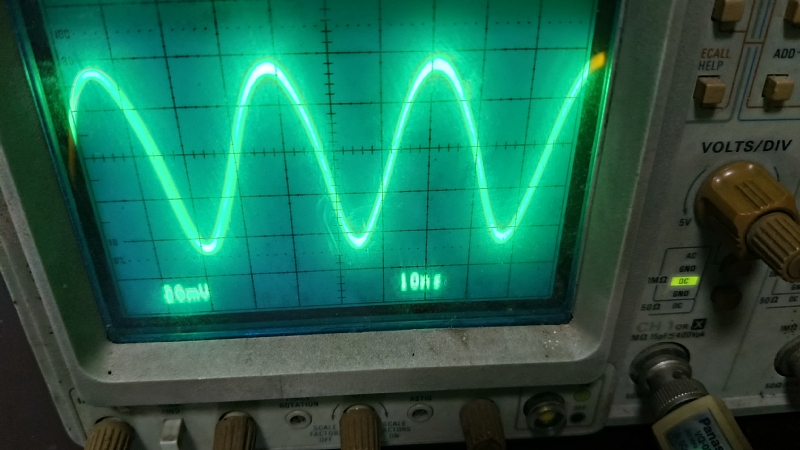

しかしＰＬＬ ＵＮＬＯＣＫ状態でも発信しています |
||||

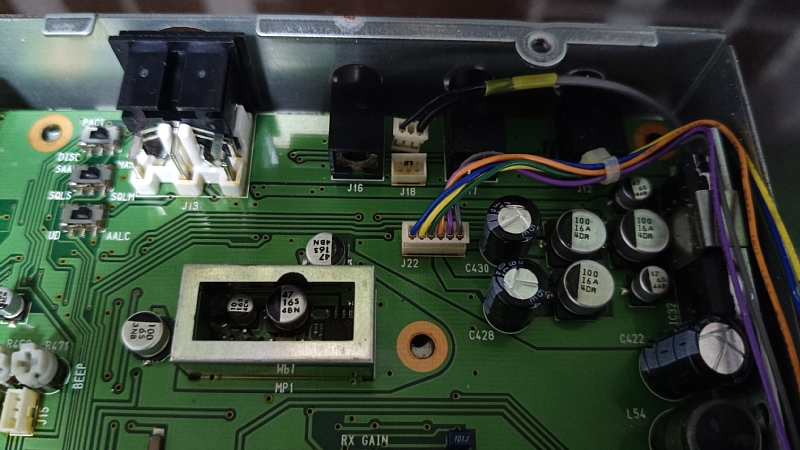

| メインユニットをドライやで少しずつ温めてみました するとこのMP1ユニットを温めると周波数が正常に戻りました  |
||||

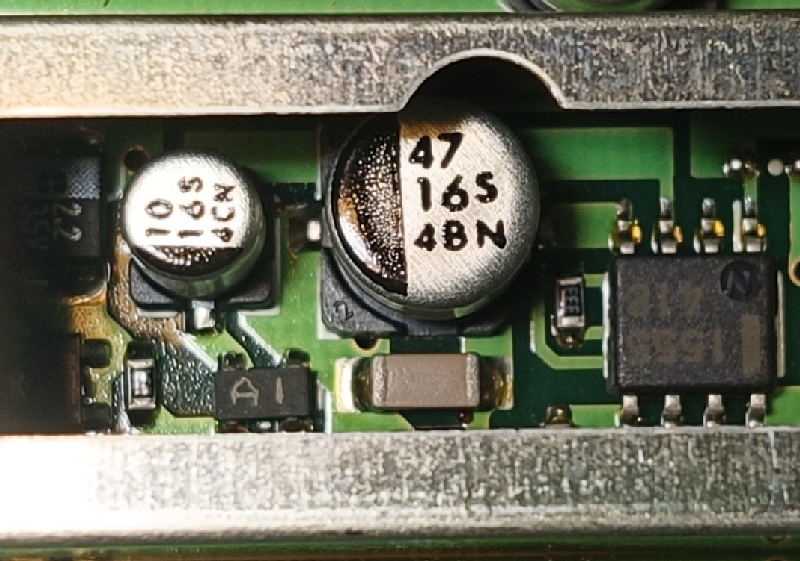

| ChatGPTによるとPLLユニットのスイッチング電源らしい ドライヤーで温めて冷却スプレーで冷やすとまた周波数表示が異常になる もう一度ドライヤーで温めてICを冷やしても周波数表示は正常のまま 次に２つのコンデンサーを冷やすと周波数表示が異常になる どうやらこの２つの電解コンデンサーが不良のようです  |
||||

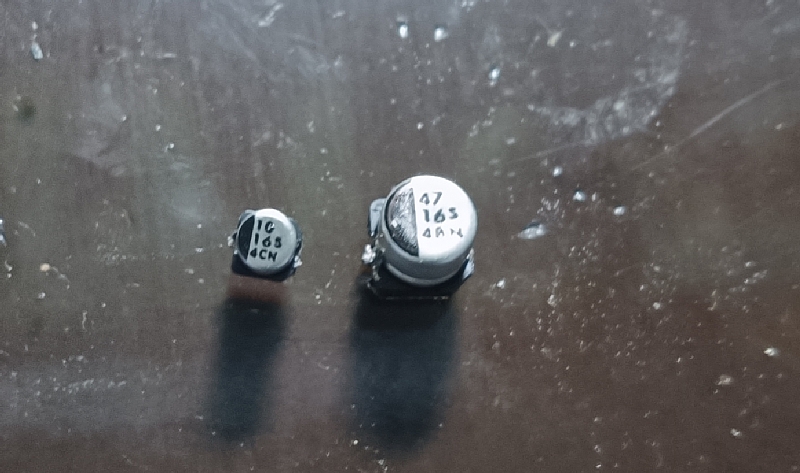

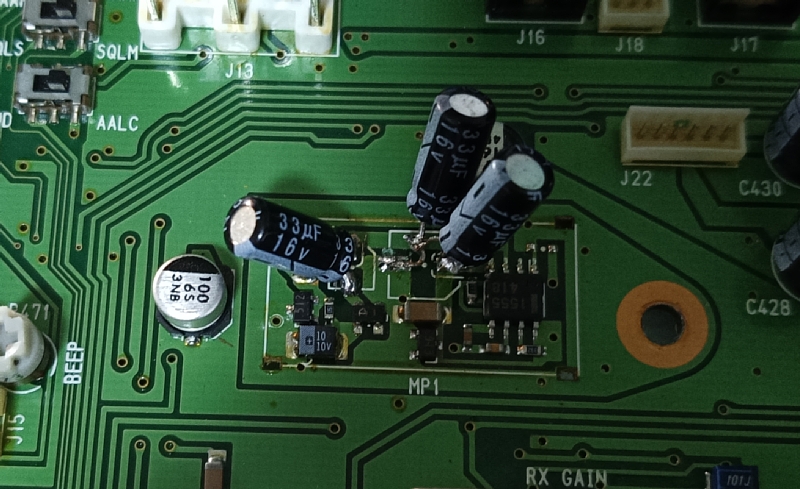

| 手持ちの電解コンデンサーで動作テスト なんとPLLアンロックが直りました  |
||||

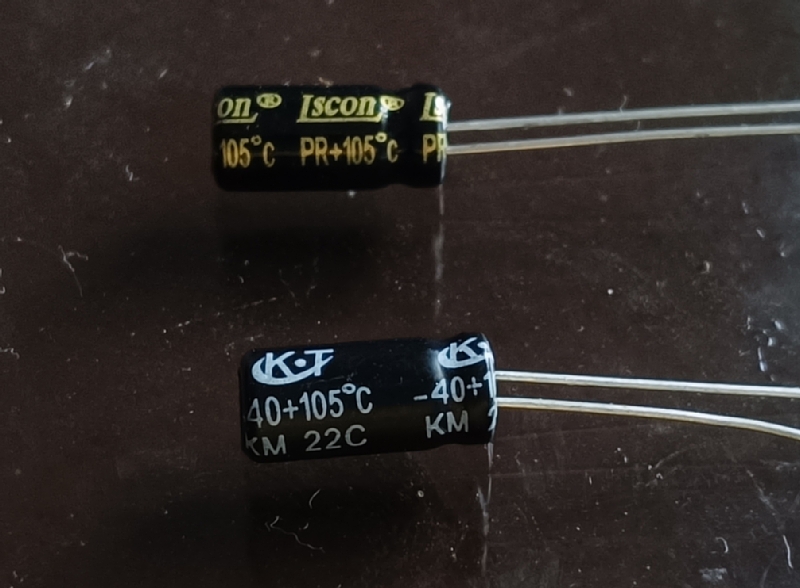

Ozamizの電子部品パーツショップでは表面実装型電解コンデンサーは売っていなかったので普通の100μF１６V電解コンデンサーを購入  |
||||

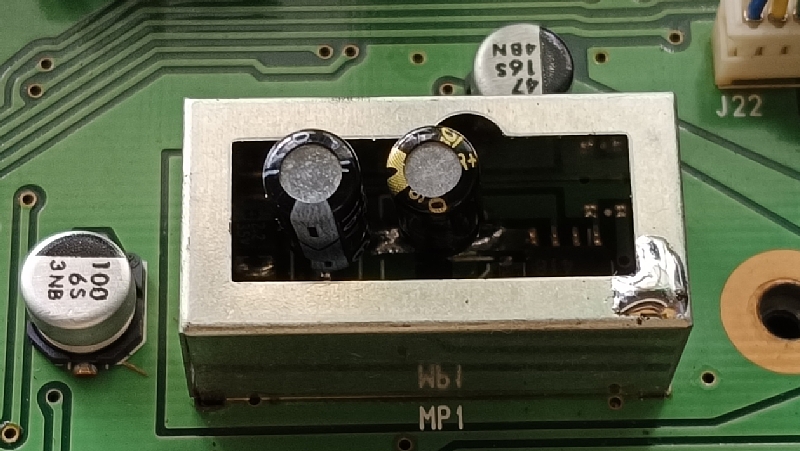

| 交換した電解コンデンサー2個 右が100μF１６V 左が47μF１６V 金属ケースからはみ出していますが仕方ありません  |
||||

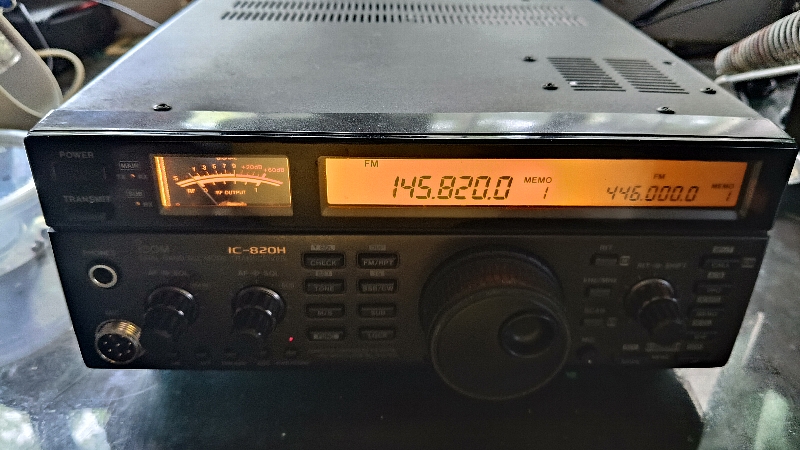

| 修理完了！ ミンダナオ島オサミスに小さいながら電子部品ショップがある事に感謝です 店の女性オーナーに「I love this UNITRUST」というと嬉しそうにしていました  |
||||
