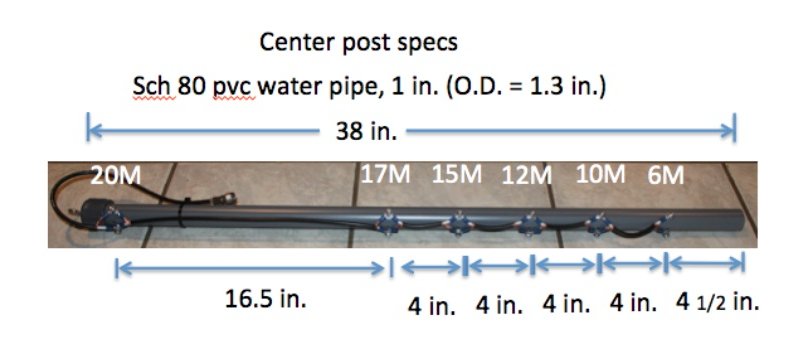

| Hexbeamの給電部・センターポストを作りました。 設計図はhttps://www.hex-beam.com/center-post-2/に有ったものを使いました
 |
||||||||||||

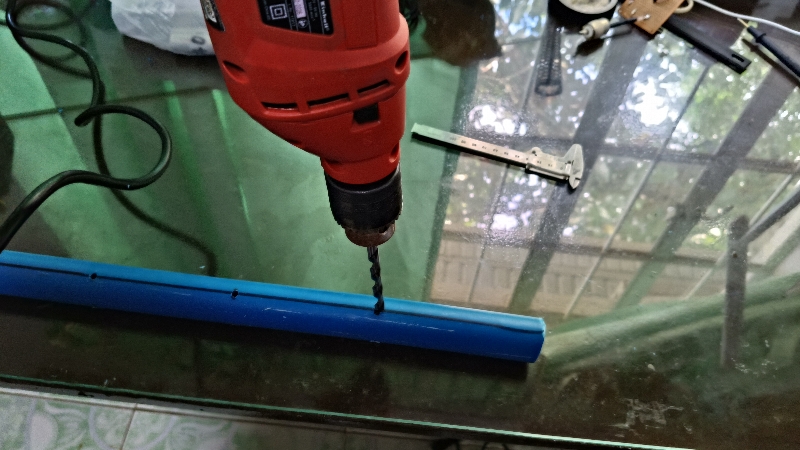

| 水道管でこちらではブルーパイプと呼ばれています マーキングして穴をあけていきます  |
||||||||||||

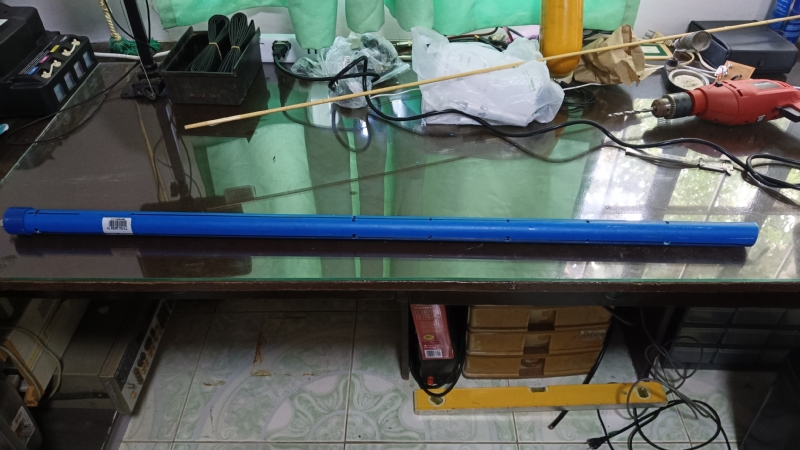

| 6バンド分１２個の穴開け完了 １８０度の配置で穴を開けてしまうとボルトの挿入が出来なくなるので９０度の角度で穴を開けてあります  |
||||||||||||

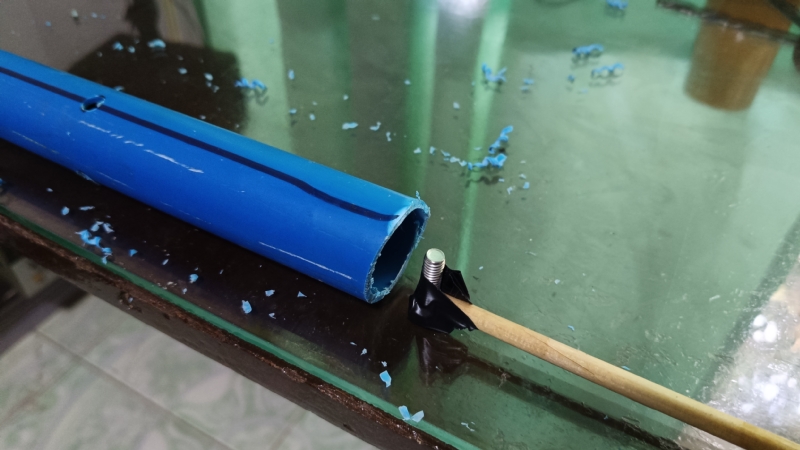

| 直径６ｍｍ、長さ２０ｍｍのステンレスボルトの取り付け 情報では硬い針金を使うように書いてありましたが入手できませんでした そこで木の棒の先にビニールテープで仮止めしてあります ボルトを仮止め後に棒を引っ張ればテープが外れます  |
||||||||||||
| 給電部の同軸ケーブル ＲＧ８Ｘを使用する事が推奨されていましたがＯｚａｍｉｚでは入手出来なかったのでＲＧ８を使いました  |
||||||||||||

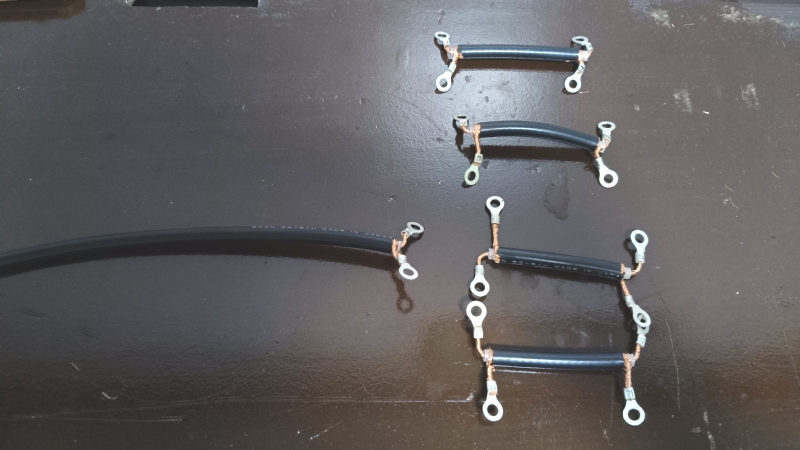

太くて硬いＲＧ８同軸なので加工に苦労しましたが５本の加工・端子取り付けが終わりました |
||||||||||||
机の上が凄いことになっています |
||||||||||||

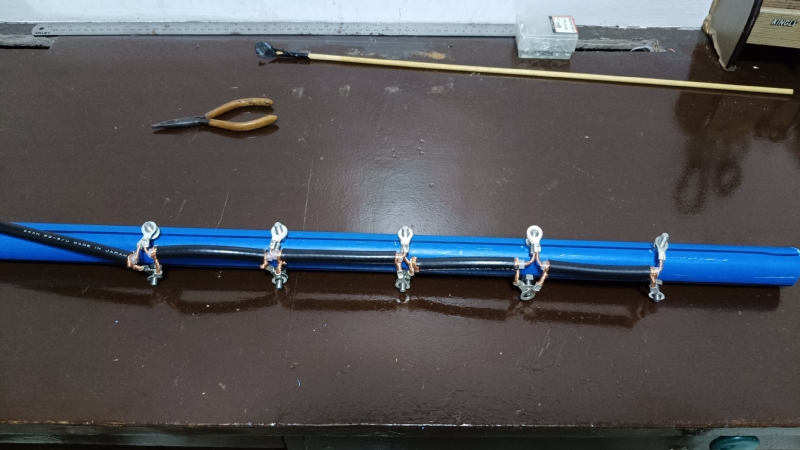

センターポストの完成 |
||||||||||||

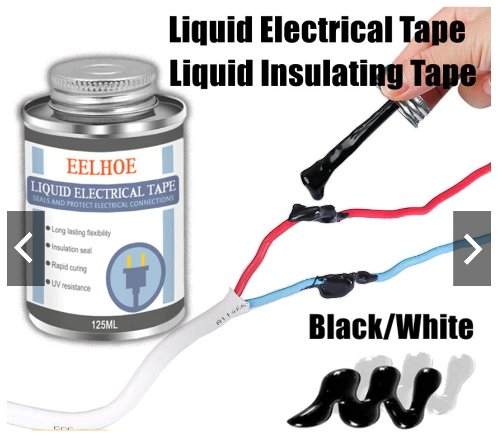

Liquid Electrical Tape 同軸に水分が入ることによる特性劣化が起きないようにLiquid Electrical Tapeを塗布するように指示されています Ozamizの電材屋さん３軒回りましたが取り扱いが無くフィリピンの通販で注文しました。  |
||||||||||||
