| 7,21MHzアンテナ修理 (2025/02/12) | ||
|---|---|---|

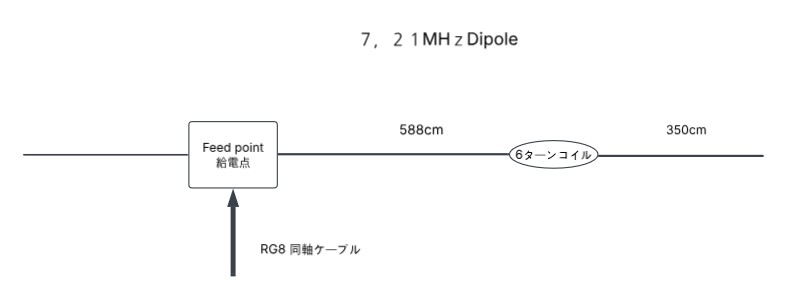

| 7,21MHzのダイポールがSWRが高くなってしまい7MHzでSWR1.9, 21MHzで1.7位。 重い腰お上げ炎天下の中でアンテナを下ろしチェック。（オサミスの昼間は焼けるようにとても暑い） 特に悪いところはなかったのですが、エレメント長を測定。 なぜか左右の長さが違っていたので長さ調整をしました。  |
||

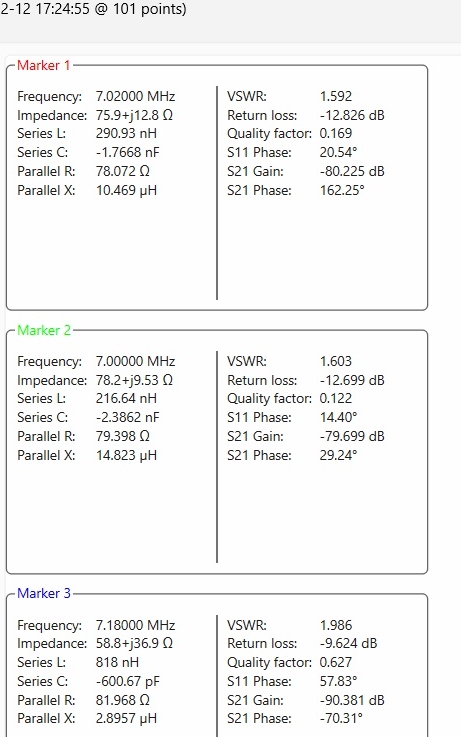

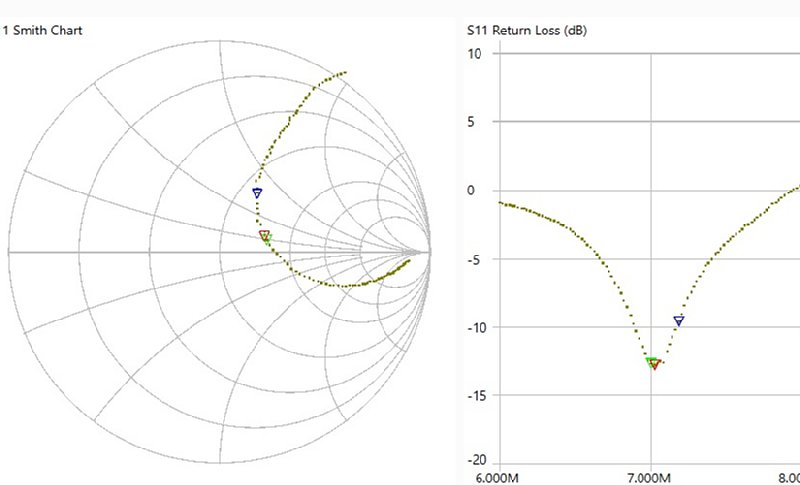

| その結果7.020MHzでSWR1.592、21.110MHｚもSWR1.5。 水平ダイポールの理論インピーダンス75Ωに50Ωの同軸で給電する場合、SWRは理論値1.5程度になるので、 現在の測定値がSWR 1.592で、これは理論値に近く、実用上問題のないレベルといえます。 スミスチャートの値も75オームなので良い状態だと思います。 NanoNVAで測定した7MHzの値 7.020MHzでSWRが最低になっている   |
||

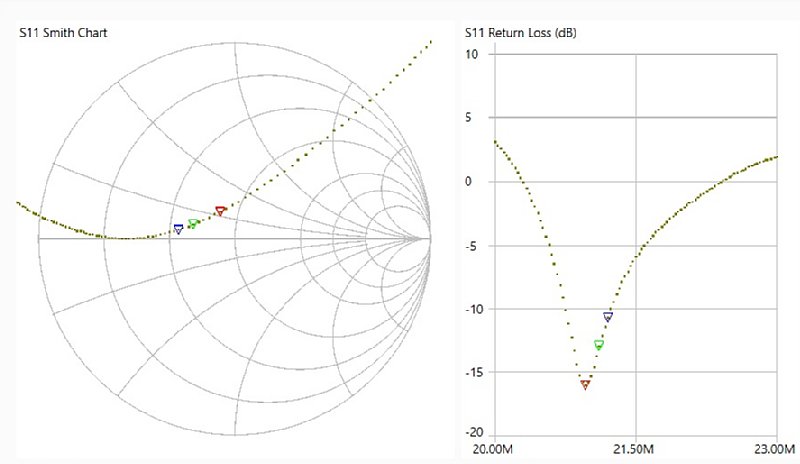

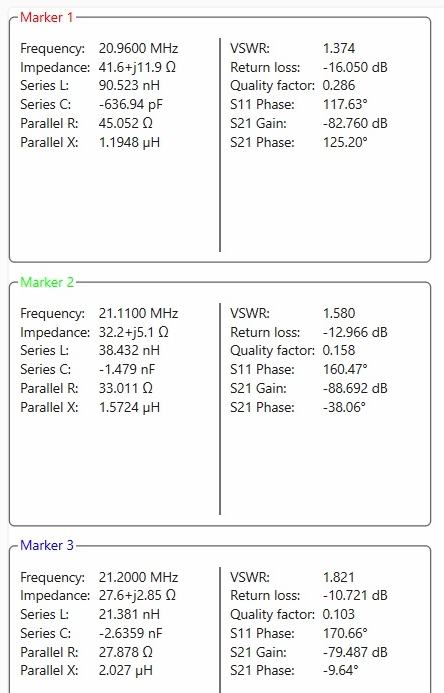

| NanoNVAで測定した２１MHｚの値 20.960MHzに中心が有りますが誤差の範囲なのでそのままにしています。   |
