レピーターコントローラーの機能説明（2026/10/02）
レピーターコントローラーのタッチパネル式液晶画面

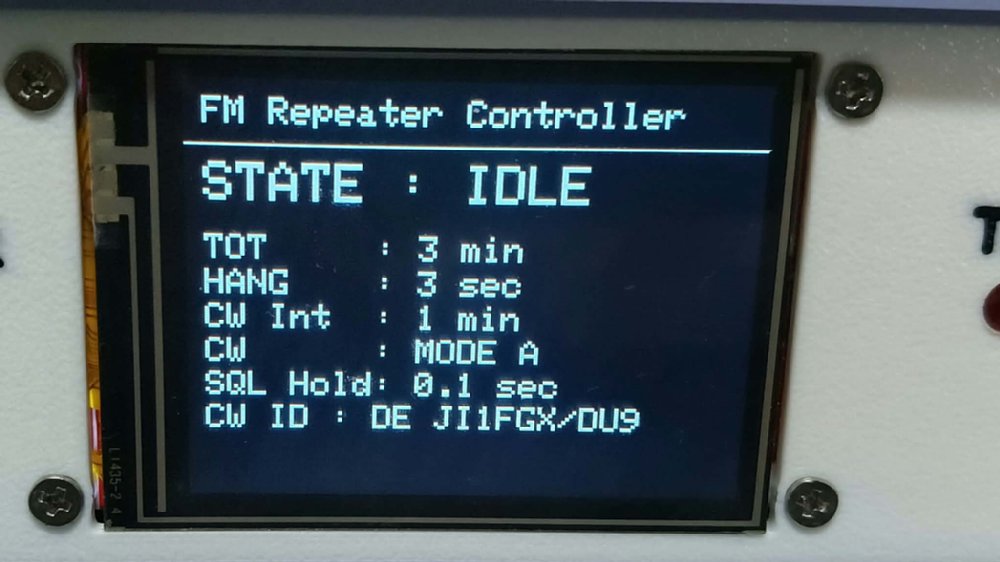

待機中（STATE：IDLE）
受信信号を待っている状態です。画面にはTOT、HANG、CW IDなどの現在の設定を表示します。
レピーターコントローラーの画面・設定例

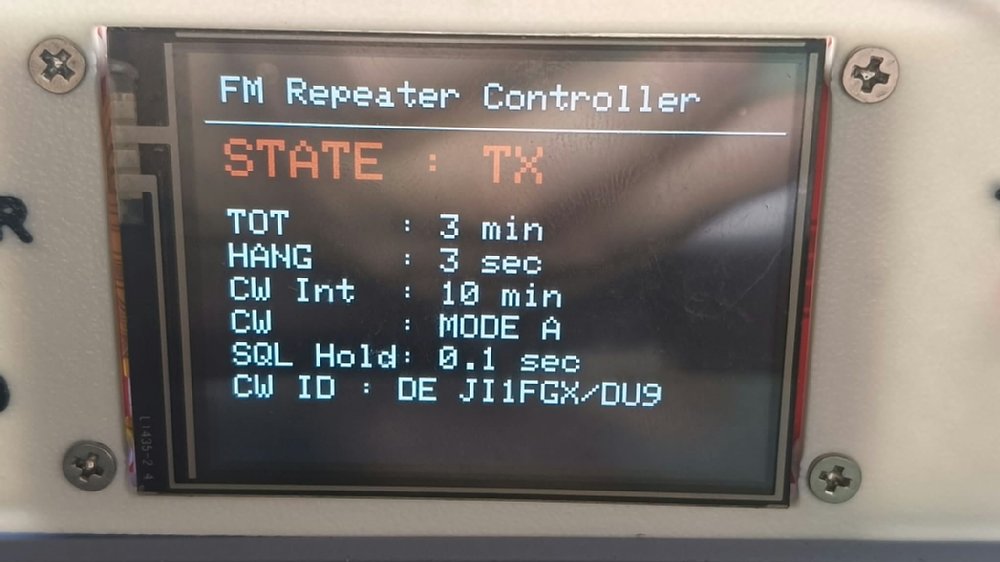

 中継送信中（STATE：TX）
受信側（アップリンク）の信号を検出し、送信側（ダウンリンク）のPTTをONにして中継している状態です。

レピーターコントローラーの画面・設定例

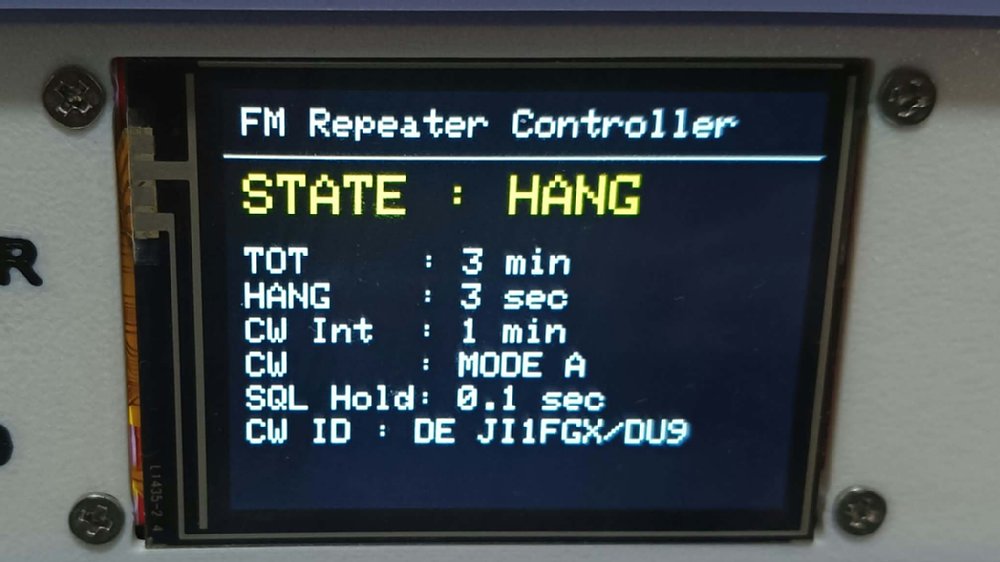

送信保持中（STATE：HANG）
受信信号がなくなった後も、HANGで設定した時間だけ送信を保持します。保持中に再び受信すると、中継に戻ります。
レピーターコントローラーの画面・設定例

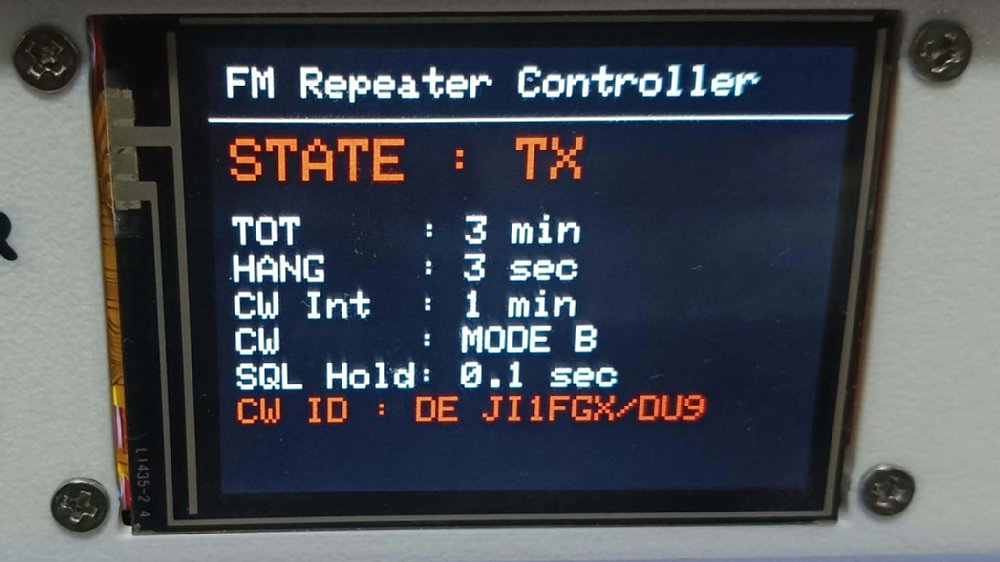

 CW IDの送信中
設定したコールサインなどのメッセージをモールス信号で送信します。

レピーターコントローラーの画面・設定例

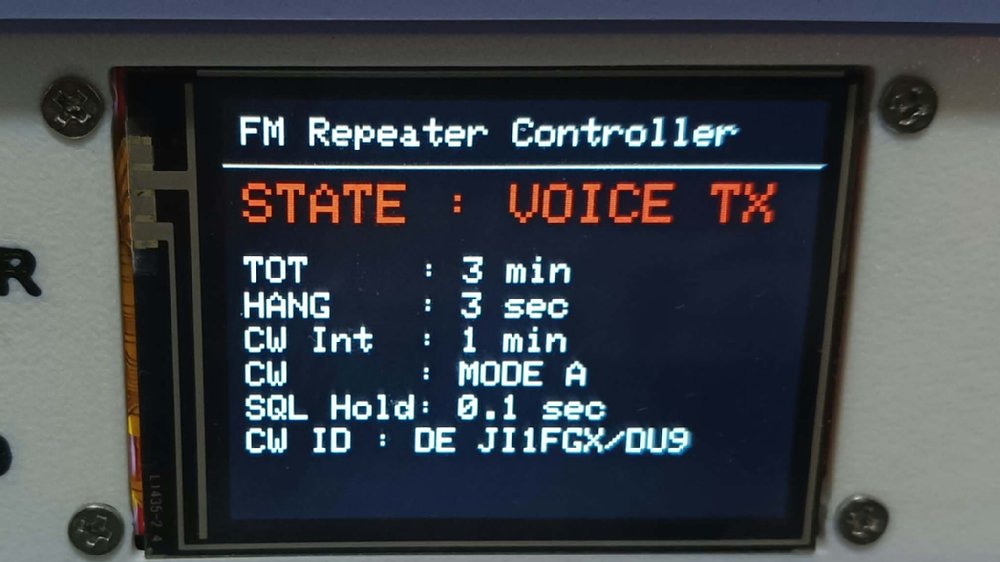

ボイスIDの送信中
DFPlayerに保存した音声で時報・時刻・コールサインを送出します。
音声ファイルはサンプルとして用意されていますが、自局用に用意してください。
 レピーターコントローラーの画面・設定例

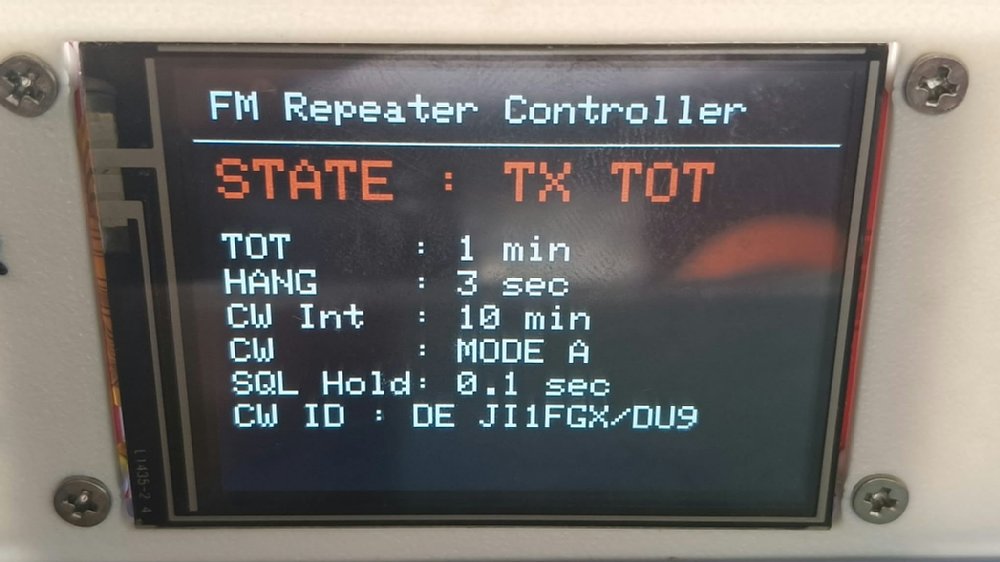

連続送信を制限するTOT（タイムアウトタイマー）
設定した制限時間に達すると送信を停止し、TOTロック状態になります。
受信入力がOFFの状態でTOT_LOCKの時間が経過すると、待機状態へ戻ります。
 レピーターコントローラーの画面・設定例

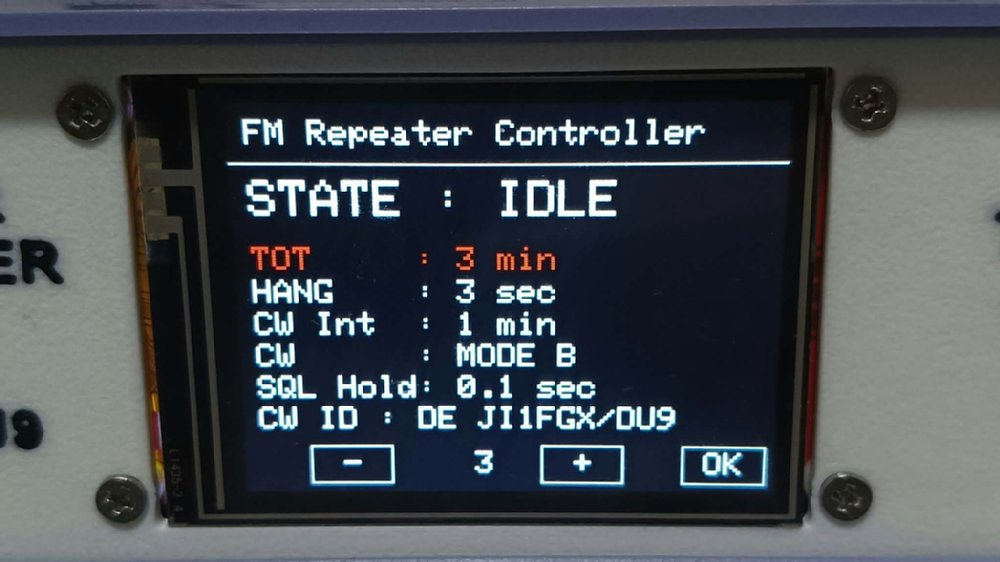

設定画面
待機中に項目をタップすると編集できます。選択中の項目は赤字になり、［－］［＋］で変更して［OK］で保存します。
タッチパネルで設定を編集中は、中継動作を停止します。
TOT：連続送信の制限時間。1～30分で設定できます。
 レピーターコントローラーの画面・設定例

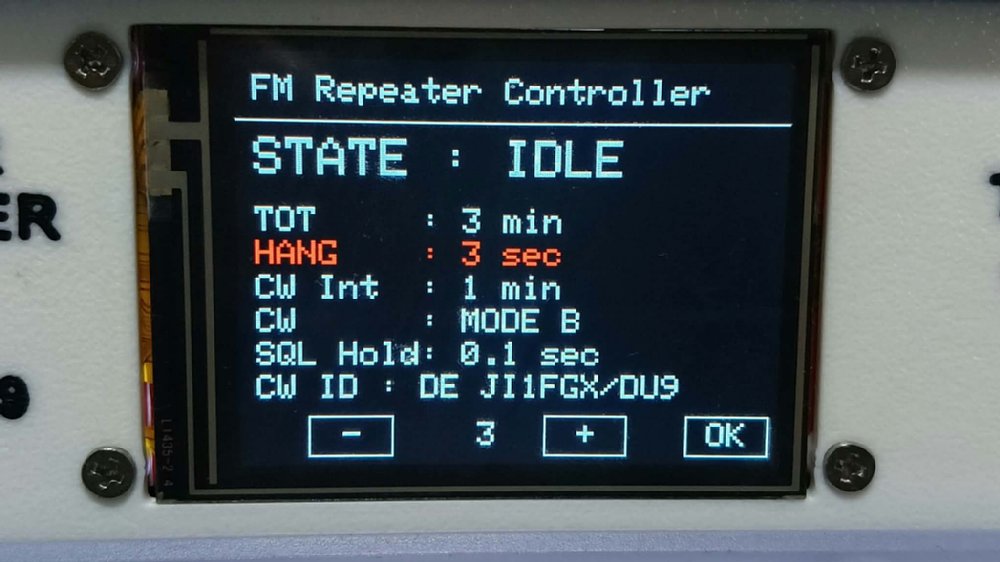

送信保持時間（HANG）
受信終了後の送信保持時間を0～30秒で設定できます。
 レピーターコントローラーの画面・設定例

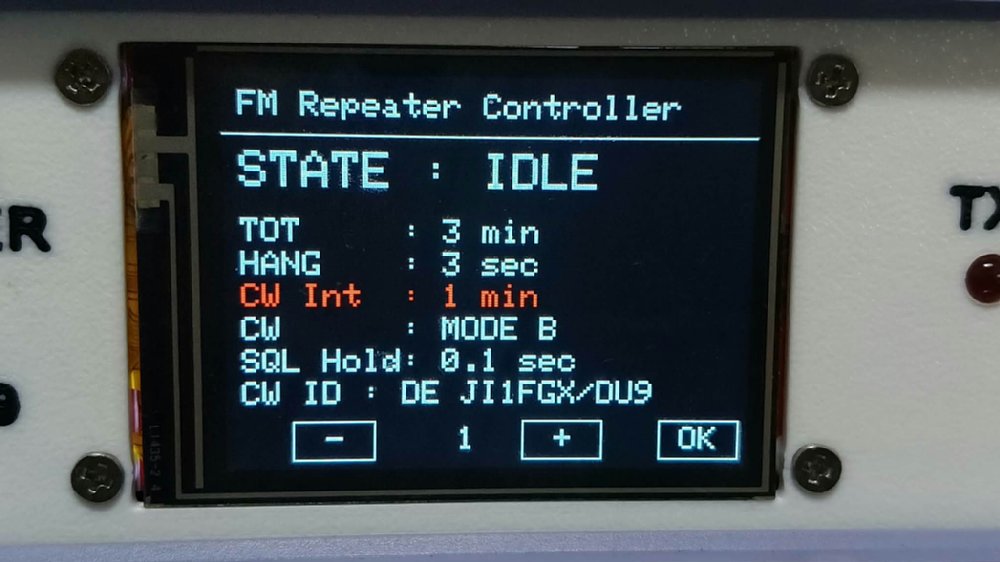

CWの送信間隔
OFF、1分（動作確認用）、5分、10分、15分、30分、60分を選択できます。
毎時00分には音声IDを優先してCWを抑止する処理があるため、60分設定での送出タイミングは実機で確認してください。
 レピーターコントローラーの画面・設定例

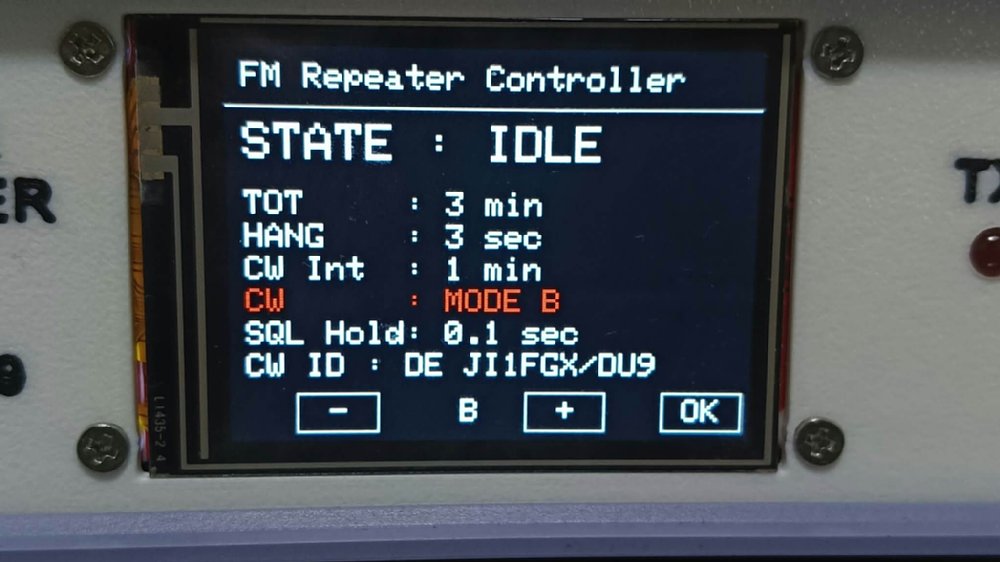

CW MODE

   CW IDの送信方法はMODE AとMODE Bから選択できます。
 MODE A 設定したCW間隔が経過した後、アクセスに応じてCW IDを送信します。
 MODE B RTCの時刻を基準に、CW間隔とCWID_STARTの設定に従って定期的にCW IDを送信します。

レピーターコントローラーの画面・設定例

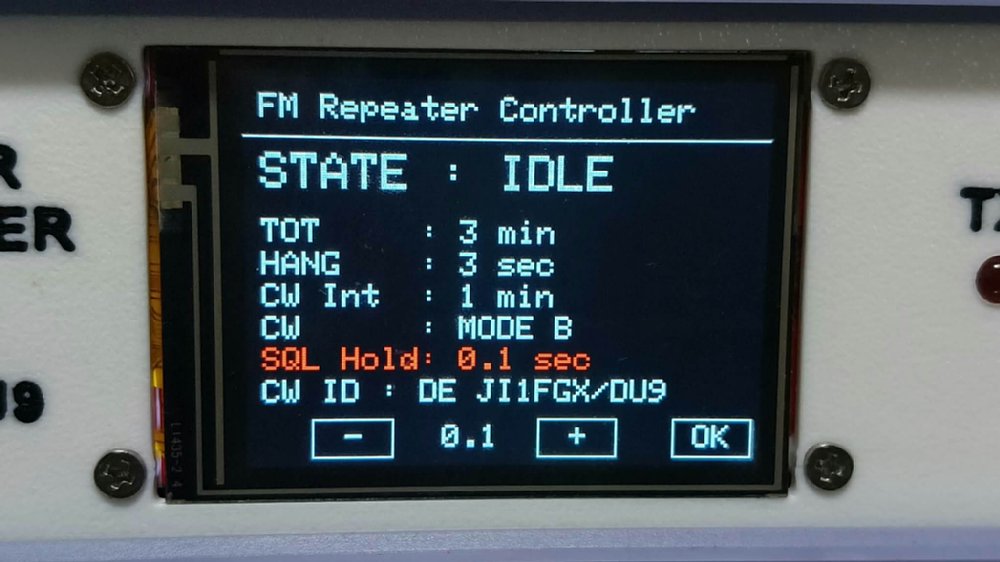

受信信号の安定確認時間（SQL HOLD）
受信入力が一定時間続いてから送信を開始する設定です。短いノイズなどによる不要な送信を抑えます。
タッチパネルでは0～5.0秒を0.1秒単位で設定できます。
PC設定画面のSQL_STABLEは「設定値×100ms」で、例えば3は0.3秒、50は5.0秒です。
レピーターコントローラーの画面・設定例

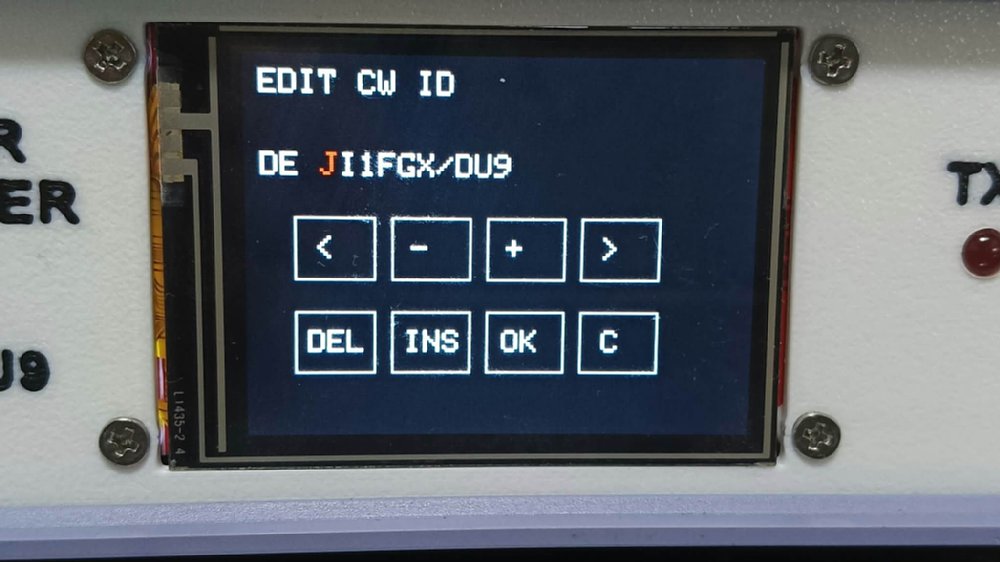

CW IDメッセージの編集画面
左右の矢印で位置を選び、［－］［＋］で文字を変更します。［INS］で空白を挿入、［DEL］で削除します。
［OK］で保存し、［C］で変更を取り消します。英大文字・数字・空白・「/」を使い、最大19文字で設定します。
レピーターコントローラーの画面・設定例

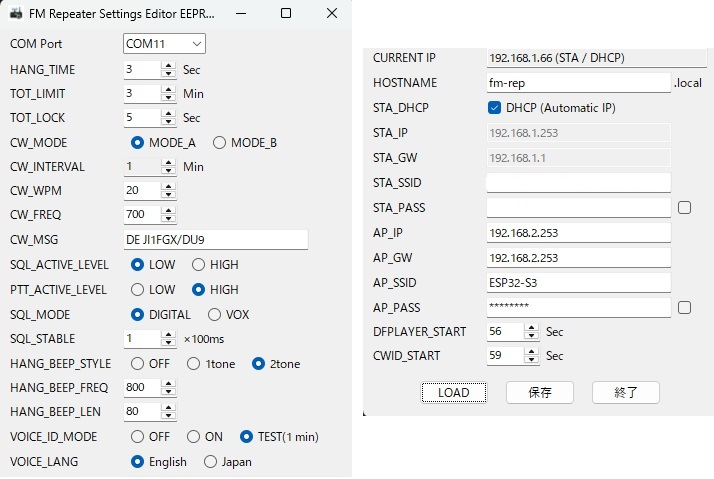

 レピーターコントローラーの設定画面
Windows用の設定プログラム Repeater_Controller_Settings.exe を使い、USB接続したコントローラーの設定を読み出し・変更できます。

タッチパネルでは主要項目を変更できます。
PC設定プログラムでは、下表の詳細設定を編集し、本体のEEPROMへ保存できます。
USB接続後にCOM Portを選び、まず［LOAD］で現在の設定を読み込み、変更後に［保存］を押してください。
同じCOMポートを使うArduino IDEのシリアルモニターなどは閉じておきます。
レピーターコントローラーの画面・設定例

PC設定画面の項目一覧

画像の数値は設定例です。初期値や推奨値を示すものではありません。時間の単位（分・秒・100ms）に注意してください。

接続・中継・CWの設定

画面の項目名内容・設定の目安
COM PortUSB接続に使用するCOMポート。接続したESP32-S3のポートを選択します。
HANG_TIME受信終了後も送信を保持する時間（秒）。タッチパネルのHANGに対応します。
TOT_LIMIT連続送信の制限時間（分）。タッチパネルのTOTに対応します。
TOT_LOCKTOTで送信停止後、受信入力がOFFになってからロックを解除するまでの時間（秒）
CW_MODEMODE A：間隔経過後のアクセスに応じて送信。MODE B：時計を基準に定期送信。
CW_INTERVALCW IDの送信間隔（分）。0はOFFです。
CW_WPMCWの送信速度（WPM）。値を大きくすると速くなります。
CW_FREQCWトーンの周波数（Hz）。例：700は700Hzです。
CW_MSGCWで送出するメッセージ。自局のコールサインなどを英数字で設定します（最大19文字）。
SQL_ACTIVE_LEVEL外部スケルチ入力が有効になる極性。受信機のSQL出力に合わせてLOW／HIGHを選びます。
PTT_ACTIVE_LEVEL送信時のPTT出力の極性。接続するPTTインターフェースに合わせてLOW／HIGHを選びます。
SQL_MODEDIGITAL：外部スケルチ信号で受信を判定
VOX：入力音声をソフトウェアで検出して判定
SQL_STABLE受信入力の安定確認時間
設定値×100ms（0.1秒）です。例：1＝0.1秒、10＝1秒

終了音・ボイスID・開始タイミング

画面の項目名内容・設定の目安
HANG_BEEP_STYLEHANG終了音の種類。OFF：なし、1tone：1トーン、2tone：2トーン
HANG_BEEP_FREQHANG終了音の基準周波数（Hz）
HANG_BEEP_LENHANG終了音の長さの設定（ms）。例：80＝0.08秒
VOICE_ID_MODEOFF：音声IDを停止。ON：毎時の音声ID・時報
TEST(1 min)：毎分の動作確認。通常運用時はONまたはOFFを選びます
VOICE_LANG音声案内の言語。English：英語、Japan：日本語。対応する音声ファイルが必要です
DFPLAYER_START音声再生処理を開始する秒位置（0～59）。
ONでは毎時59分の指定秒、TESTでは毎分の指定秒から開始します例：56は56秒の位置です
CWID_STARTMODE BでCWの開始判定を行う秒位置（0～59）
例：59は対象の分境界の直前、59秒の位置です
待ち時間の指定ではありません

ネットワークの設定

画面の項目名内容・設定の目安
CURRENT IP現在使用しているIPアドレスと接続状態の表示
編集項目ではありません。DHCP使用時はこのアドレスで接続します
HOSTNAMEネットワーク上の機器名。例：fm-repと設定すると、対応環境ではhttp://fm-rep.local/で接続できます
入力欄には「.local」を付けません
STA_DHCP既存のWi-Fiに接続するモード（STA）でのIPアドレスの自動取得
チェックあり：DHCP、チェックなし：固定IP
STA_IP既存のWi-Fiに接続するモード（STA）で使用する固定IPアドレス
DHCPがOFFのときに使用します
STA_GW既存のWi-Fiに接続するモード（STA）のゲートウェイ
固定IP使用時に、接続先ルーターのアドレスを設定します
STA_SSID接続先Wi-FiのSSID（ネットワーク名）
STA_PASS接続先Wi-Fiのパスワード
AP_IP本体がWi-Fi親機になるモード（AP）での、本体のIPアドレス
既存のWiFiルーターが無い環境でも直接接続が出来ます
AP_GW本体がWi-Fi親機になるモード（AP）のゲートウェイ設定欄
現行ファームウェアでは、実際のゲートウェイにはAP_IPと同じ値を使用します
AP_SSID本体がWi-Fi親機になるモード（AP）で公開するネットワーク名
PCやスマートフォンのWi-Fi接続先として選びます
AP_PASS本体がWi-Fi親機になるモード（AP）で、PCやスマートフォンを本体へ接続するためのパスワード

操作ボタン

画面の項目名内容・設定の目安
LOAD本体から現在の設定を読み込み、画面へ反映します。編集前に実行してください
保存変更した設定を本体へ送信し、EEPROMへ保存します
終了PC設定プログラムを閉じます
変更を残す場合は、先に［保存］を押してください

開始秒の設定は、RTC（DS3231）の時計を基準に動作します。音声IDや定期CWを使用する前に、本体の時計を確認してください。

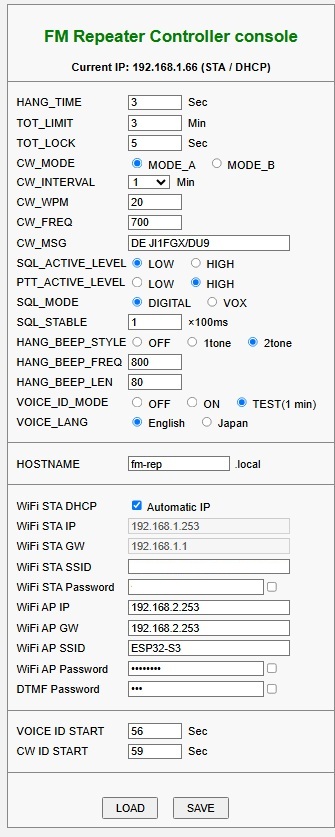

 Wi-Fi経由のブラウザー設定
既存のWi-Fiに接続するモード（STA）では、接続先のネットワーク名をSTA_SSID、パスワードをSTA_PASSに設定します。
PCやスマートフォンも同じネットワークに接続すると、ブラウザーから本体の設定ができます。

ブラウザーのアドレス欄に、例えば http://fm-rep.local/ または http://192.168.1.66/ と入力します。
ホスト名はHOSTNAME、IPアドレスはCURRENT IPの実際の値に置き換えてください。
ホスト名で接続できない環境では、IPアドレスを使用してください。
既存のWi-Fiに接続できない場合は、本体がWi-Fi親機になるモード（AP）に切り替わります。
PCやスマートフォンのWi-Fi設定で、本体のネットワーク名（AP_SSID）を選び、パスワード（AP_PASS）を入力して接続します。
その後、ブラウザーで本体のIPアドレス（AP_IP）を開くと設定できます。
Wi-Fi設定を変更した後は、変更後の接続先やIPアドレスで接続し直してください。

レピーターコントローラーの画面・設定例
