| レピーターコントローラーの基板とファームウェア (2026/10/01) | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

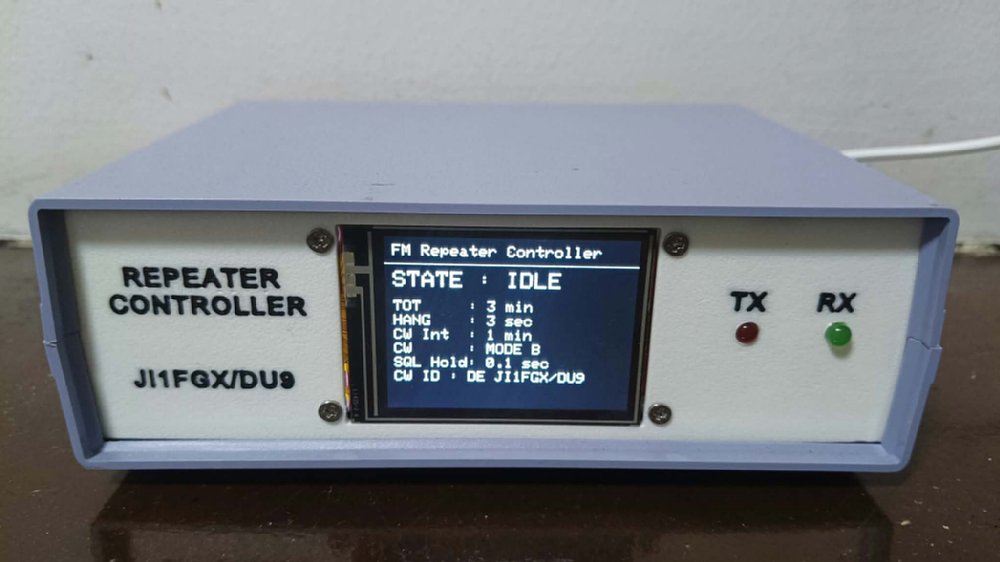

ESP32-S3を使用したFMレピーターコントローラーの基板とファームウェアを紹介します。
基板の販売について 基板のみ（部品未実装）は、1枚3,000円（送料別）です。 ご注文、基板完成品などの価格・頒布内容については、下記のメールアドレスへお問い合わせください。 du9@ji1fgx.com |
|||||||||||||||||||||||||||||||||||||||
  |
|||||||||||||||||||||||||||||||||||||||

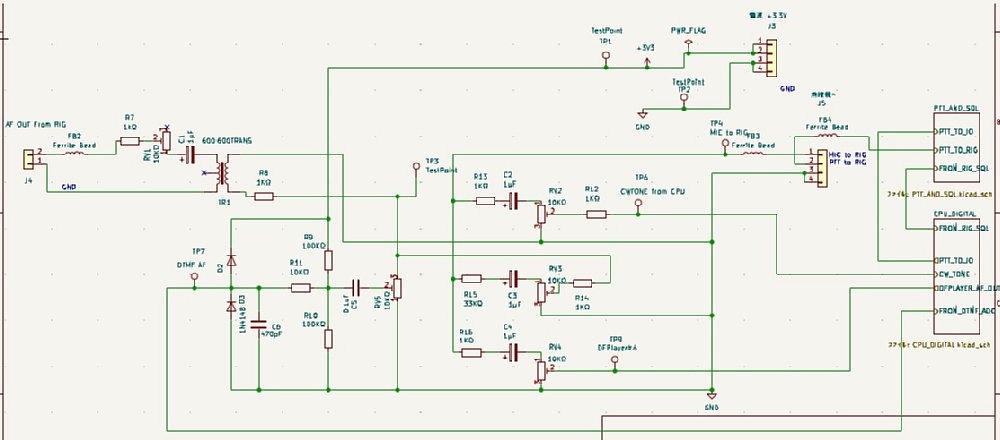

| アナログミキサー回路 受信機からの音声、ESP32-S3で生成するCWトーン、DFPlayerのボイスID音声をまとめ、送信機のマイク入力へ送る回路です。  |
|||||||||||||||||||||||||||||||||||||||

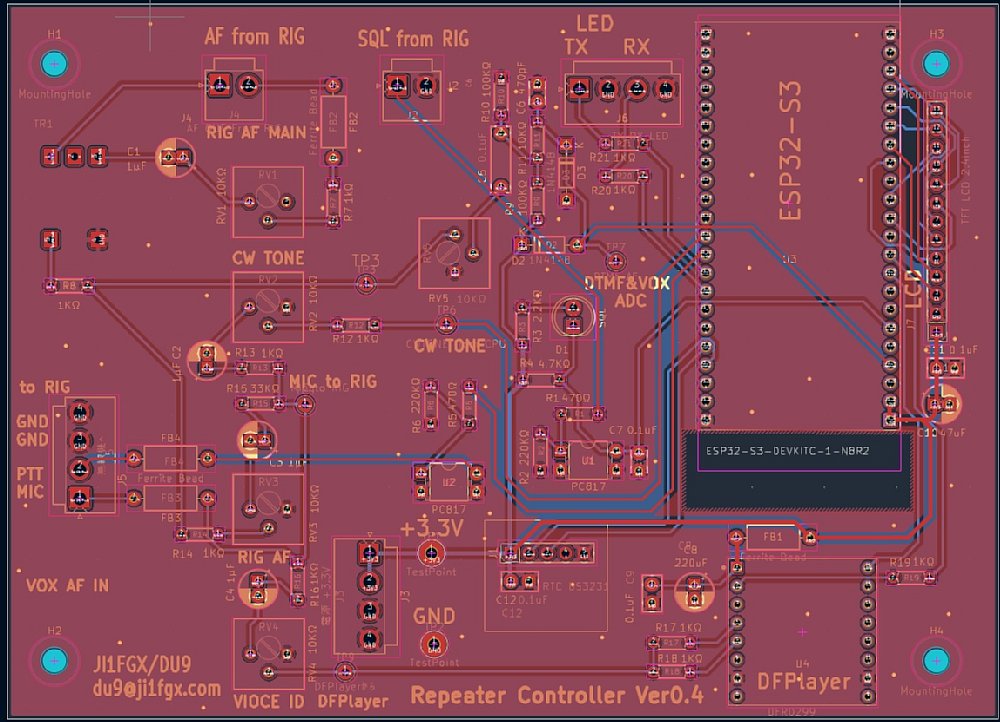

KiCadで設計した基板 |
|||||||||||||||||||||||||||||||||||||||

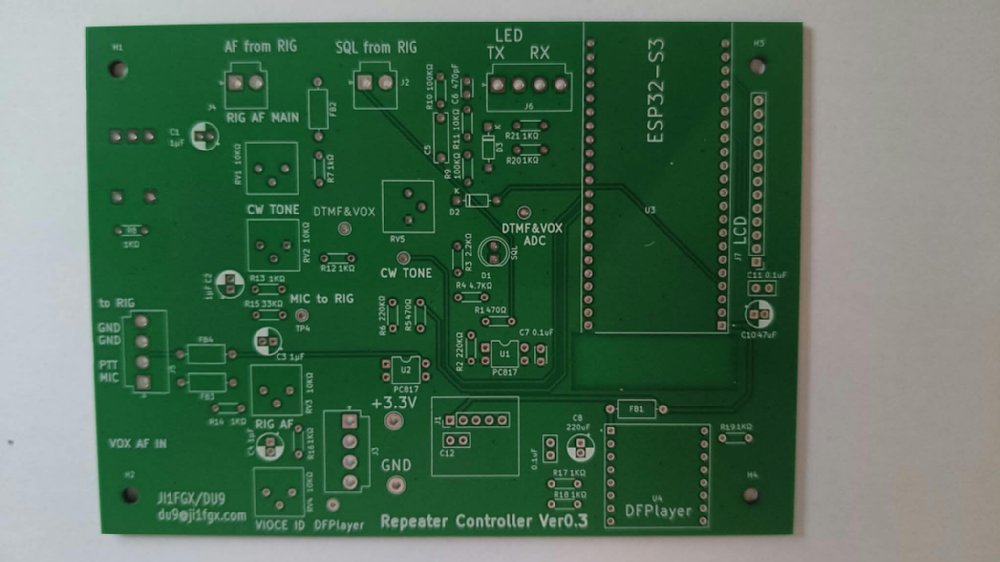

JLCPCBに製造を依頼したプリント基板 |
|||||||||||||||||||||||||||||||||||||||

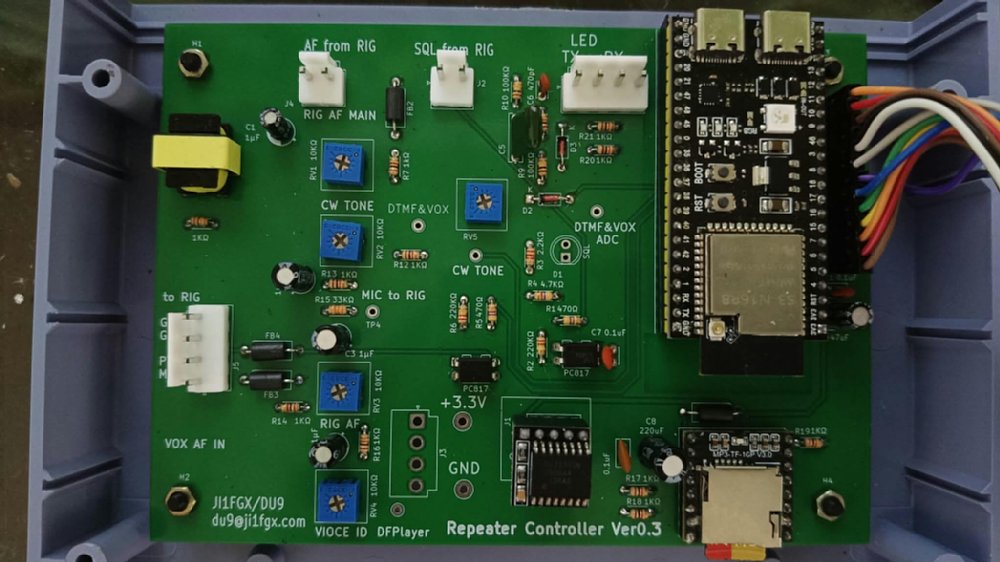

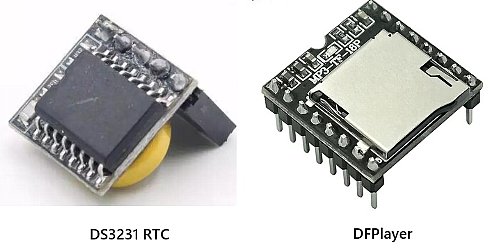

| 部品を実装した状態 左側にアナログミキサー回路、右側にESP32-S3、下部にRTCとDFPlayerを配置しています。 当初はオペアンプを使った回路でVOX（音声検出による送信制御）を構成していましたが、 誤動作が多かったため、ソフトウェアで処理する方式に変更しました。 DTMF（プッシュトーン信号）のデコードもソフトウェアで行っています。
|
|||||||||||||||||||||||||||||||||||||||

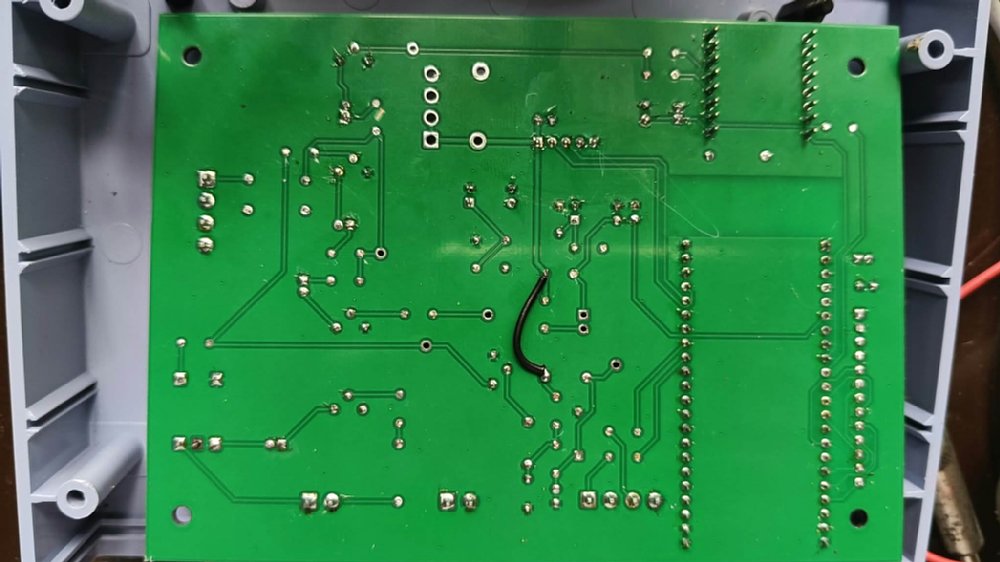

| 基板Repeater Controler Ver0.3の修正情報 Ver0.3の基板の場合1か所ジャンパー線が必要です ダイオードD3のカソードからJ1のRTC1番ピンにジャンパーを配線してください Repeater Controler Ver0.4の基板は修正済みです  |
|||||||||||||||||||||||||||||||||||||||
| 2026年09月30日 2026年10月02日 | |||||||||||||||||||||||||||||||||||||||
