3.5MHzツエップアンテナ設置完了　(2025/05/11)


昨年10月から計画していた３．５MHｚのツエップアンテナが設置完了しました
 25/04/22  3.5MHzツエップアンテナの設置計画
  24/10/15   3.5MHzツェップアンテナ
ツエップアンテナのコイルを入れる樹脂製の防水箱を探していたのですが
フィリピンでは大きな箱は売っていませんでした。

そこで発想を変えて木箱を作る事にしました
妻の妹の旦那ロネル君が箱を作ってくれました

 材木材料費  260ペソ  約690円
 ペンキ2缶、刷毛、紙やすり  677ペソ  約1800円
 箱の製作費  500ペソ  約1300円
 タワーに昇ってアンテナの設置費用  500ペソ  約1300円
私も汗びっしょりかきながら手伝いました

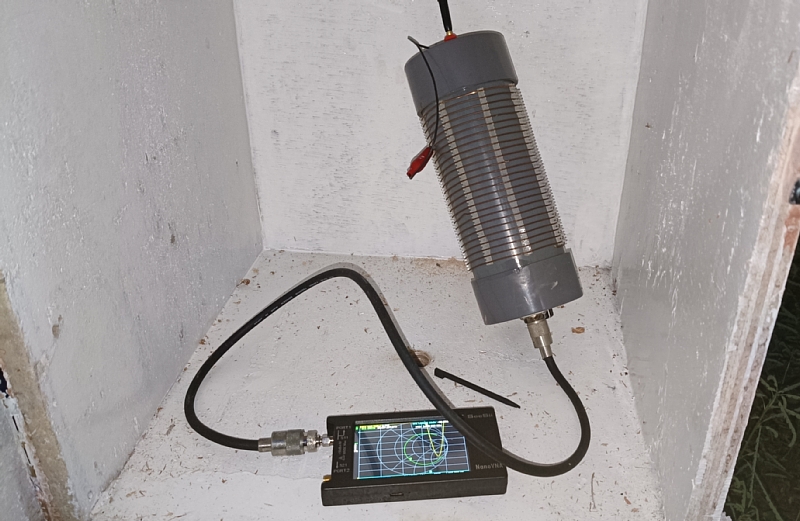

 夜涼しくなってからコイルを箱の中に置いてSWRを測りました
JK1SNS杉浦さんから送ってもらったコイルと４０ｍのエレメント
バリコンを回すと同調点が変化することを確認
SWRも１．５と良好です

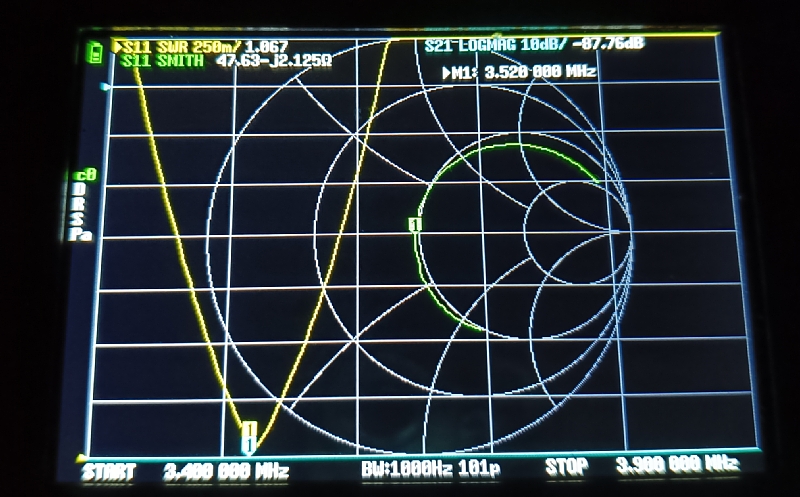

バリコンを回して3.528MHzに合わせました
不思議なのが箱に触っている方がSWRが1.07と下がる事
その時に同調点は変わりません
謎です

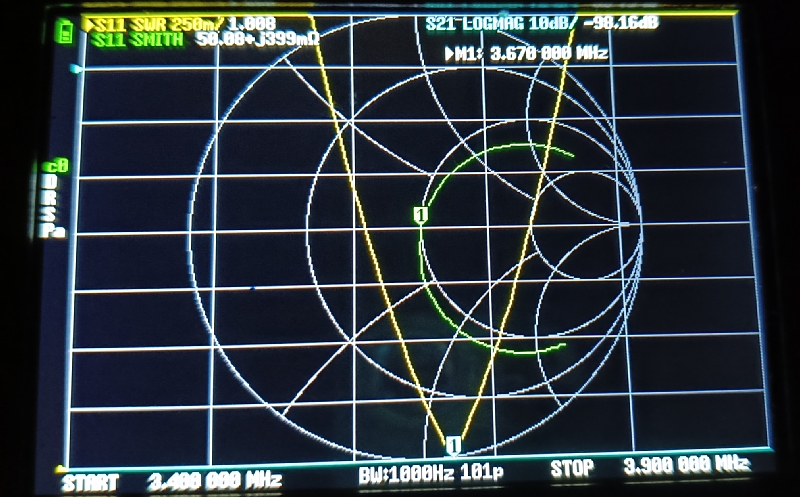

バリコンを回して3.680MHzに合わせてみました
この時も箱に触れている方がSWRが下がります
頭の上すぐのところにエレメントが通っているからでしょうか？

次は同軸ケーブルを買わなければなりません。

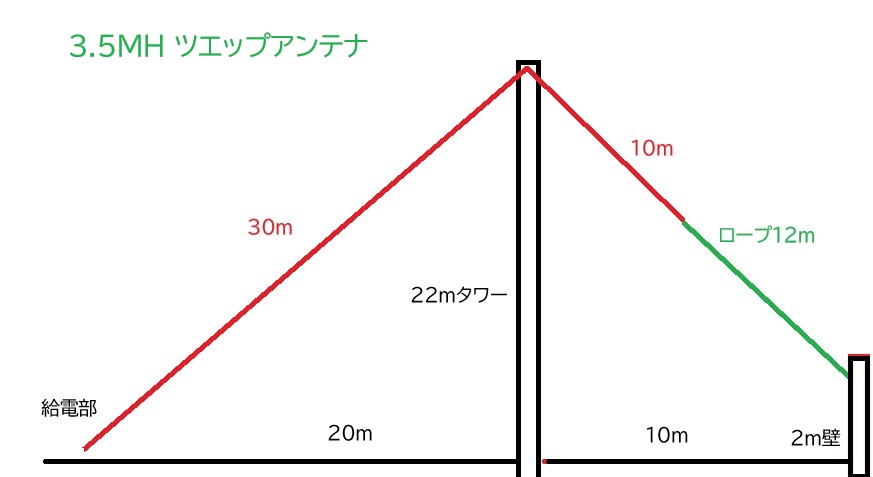

アンテナの形状
タワー２２ｍのトップに取り付ける予定でしたが実際は１８ｍのところに取り付けられました
よって給電部はタワーから２５ｍ離れたところになりました

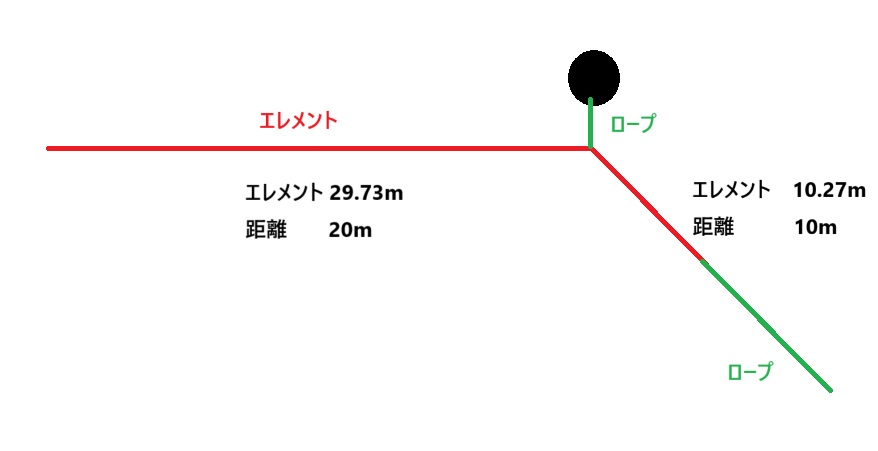

 上から見た様子
敷地の関係とタワー上部のエレメントの取り付けの関係で一直線には出来ませんでした
