3.5MHzSWRが上昇(2025/09/13)
 ３．５MHｚツエップアンテナでＦＴ８を長時間運用しているとＳＷＲが2.0まで上昇するという現象が起こりました。
ＳＷＲ２はフェライトコアを入れる前の値です

ＦＴ８の送信の前半7秒ほどはSWR1.0、それからじわじわとSWRが上がり送信終了直前にはSWR2.0まで上昇
5分程送信を中断して再度送信すると暫くはSWR値は正常です

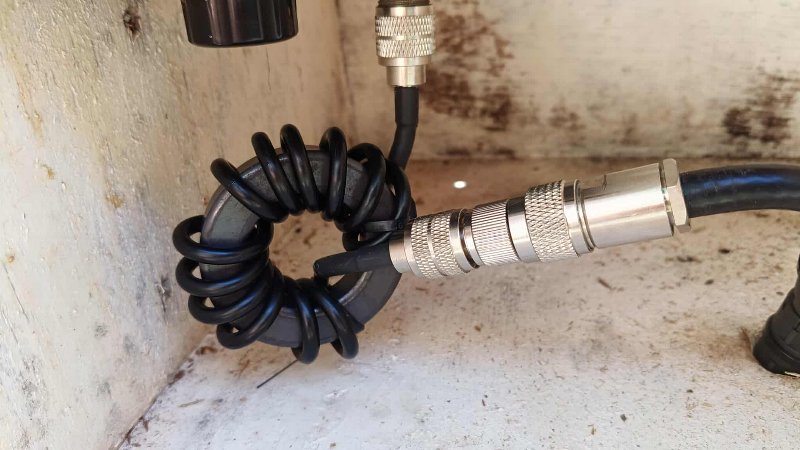

FT240-43フェライトコアに触ってみると触れないほど熱くなっていました
「サチュレーション（磁気飽和, magnetic saturation）」を起こしているようです

詳しく言うと
フェライトコアに大きなRF電流が流れると、磁束密度が限界に達し、透磁率が急低下します。
さらに温度が上がると、材質によってはキュリー温度に近づいて磁性そのものを失う。
実運用では「発熱で阻止インピーダンスが下がり、チョークが効かなくなる」現象として現れます。



いま（暫定運用）
給電点直下：空芯チョーク（RG8・直径30 cm×20ターン＝同軸約20 m）を主役にする。
  • 4 m下流：手持ちの**#43チョーク**を直列で入れる。
  • 発熱するなら外す＝空芯単独のほうが安全。
  • ねらいは「給電点の大電流を空芯で受け、#43の負担を小さくする」。

#31が届いたら（恒久運用）
  • 推奨構成（安定重視） 給電点直下＝#31スタック FT240-31を2枚重ね（=スタック）＋RG58で12–15ターン
  • 2枚で大幅改善。3枚にするとさらに余裕（理想は2～3枚）。
  • RG58でOK（差動電力は流れない／短尺）。耐熱だけ注意。
  • 4–5 m下流＝空芯チョーク
  • 直径30 cm×16–18ターン（RG8推奨）をそのまま併用
  • 二段直列で合成Zcm↑、発熱分散→SWRの“じわ上がり”抑制に効く。

「#31があれば空芯は不要？」
  • エンド給電（Zepp）は同軸にコモンモード電流が乗りやすいので、#31だけより「#31＋空芯の二段」が安定。
  • どうしても一段にしたいなら「#31スタックのみ」でも動きますが、余裕（発熱耐性・季節変動）を考えると併用推奨。
  • 併用時は、空芯20Tを16–18Tに減らして取り回しを楽にしてもOK。

具体セットアップ例（600 Wまで想定）
  • 給電点直下：FT240-31 ×2（できれば×3）＋RG58 12–15T
  • 4–5 m下流：空芯（30 cm×16–18T, RG8）
  • 20 m先のスイッチャー側は**任意の第3チョーク（ノイズ逆流対策）**として追加可。主役ではない。


製作メモ
  • ターンは密巻きしない（1ターンずつ整列）／金属面やエレメントに近接・平行NG
  • 屋外は防水＋放熱（完全密閉は熱こもりに注意）
  • 試験：FT8 15 s送信→15–30 s休止を数セット、SWRの推移とコア温度を確認。
  • ボビン直径：30 cm（= 半径 15 cm）
  • 1ターンの円周：π × 0.30 m ≒ 0.942 m
  • ターン数：20 巻き間隔（疎巻き）：10 mm = 1 cm
  • ボビンの長さ（高さ方向） 20ターン × 1 cm = 20 cm
