JI1FGX/DU9 WSJT9受信編(2011/08/20)
|
EMEで使うデジタルモードのソフトWSJT9をダウンロードしてみました
私が参考にしたページはココです
また少し古いですが、日本語の解説もありました

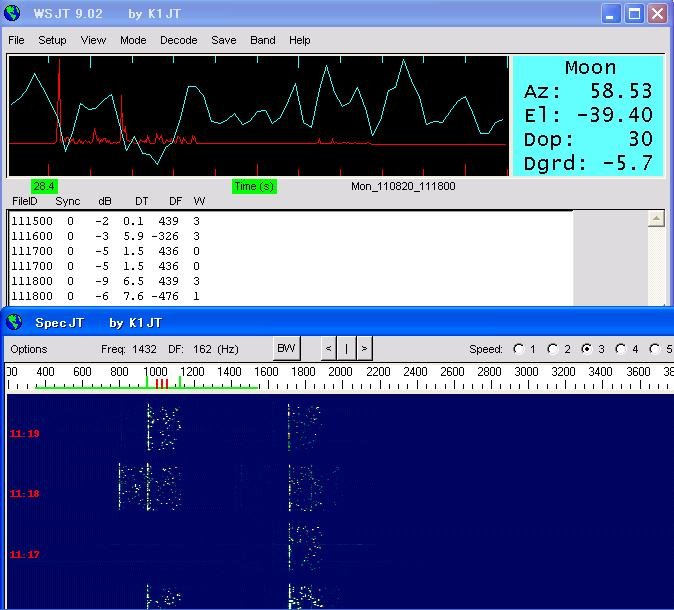

解凍して14MHzの信号を受信してみるも全然データが表示されません
twitterで何時もお世話になっているEMEerな方々に色々教わったところ以下の指摘を受けました
1)オーディオのレベルが合っていない |
2)パソコンの時計が狂っている |
3)スコープで信号を選んでいなかった |
受信レベルが過剰になっていないか?

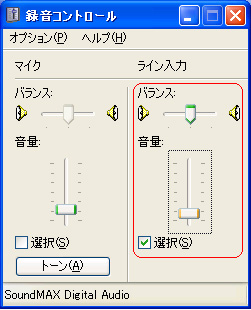

Windowsの音量調整で録音コントロールから入力信号の調整を行います

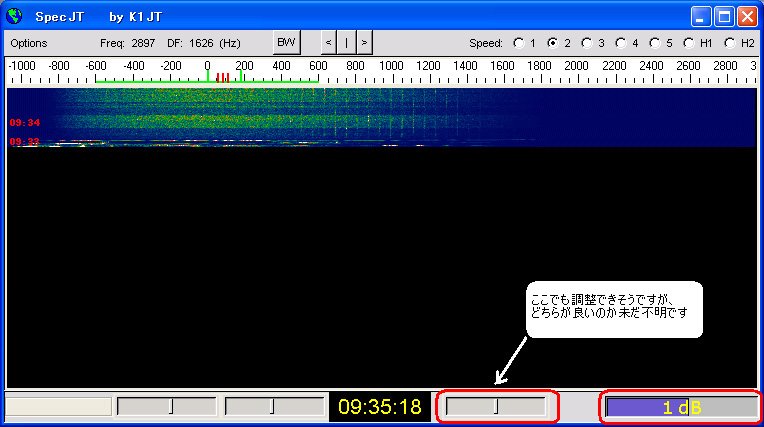

無信号時のSpecJTのdB表示が0dBになるように調整します

 |
もっとも悪かったのが時計の設定が狂っていました

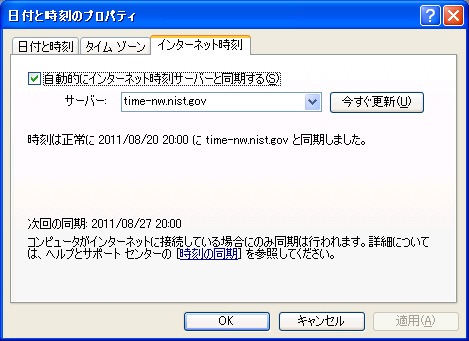

Windowsの「日付けと時刻のプロパティー」の「インターネット時刻」で
あわせていると思っていましたが、どうもサーバーと同期が取れていませんでした
原因は標準のtime.windows.comが応答していないことにありました

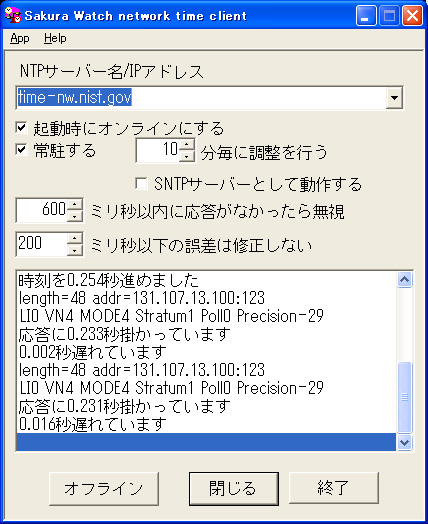

桜時計を入れて同期を試みたところ14秒もの誤差がありました
時計は秒単位まで合わせていないと駄目なようです

 |

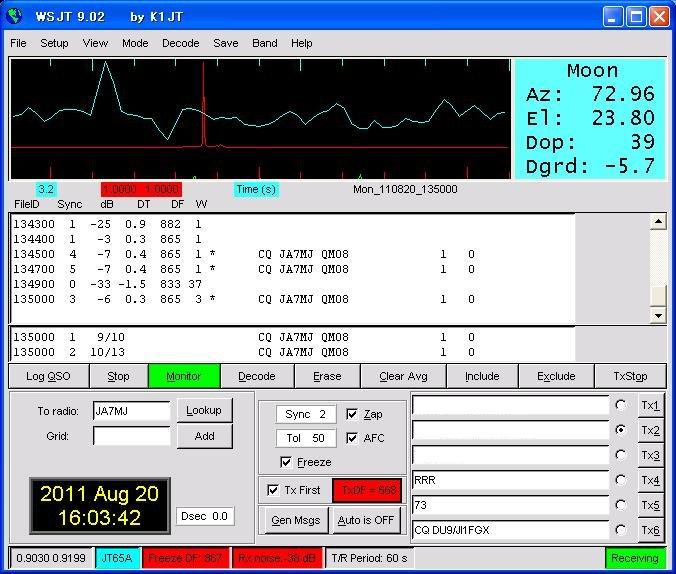

これが受信に成功したときの画面
周波数は14.076MHz |
モードはUSB |
デジタルモードはJT65A |
Freezeはチェック |
Tolは50 |
TxDFは赤表示にしておく |
Monitorを押してグリーンにしておく
これを押さないと受信が始まらない |
以上が良いそうです

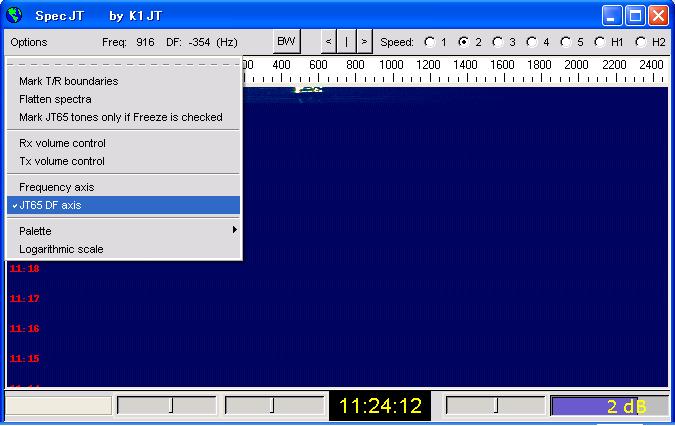

HFでの通信のときはOptionsのJT65 DF axisにチェックを入れる
 |
その上で受信したい信号の左側で左クリックすると受信が始まります

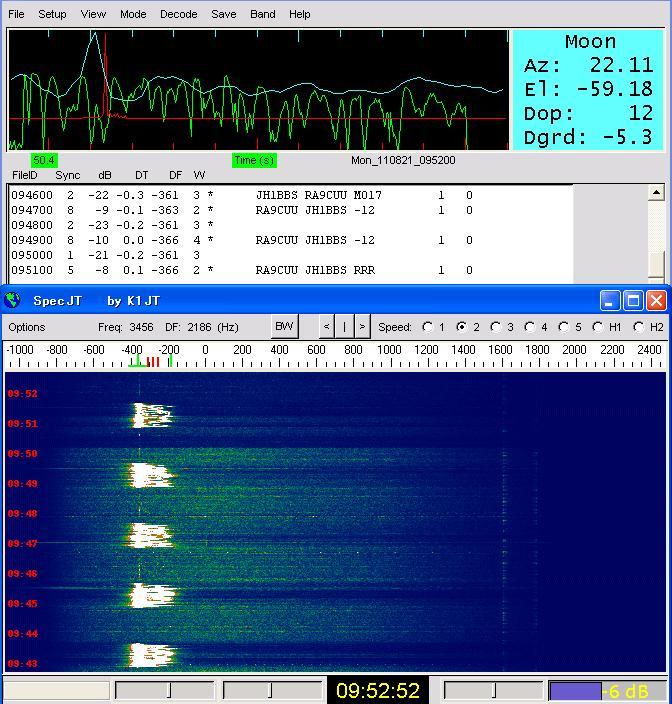

受信データーはRTTYやPSKの様にリアルタイムで表示されるわけではなく受信終了後に1行まとめて表示されます
 |
