JI1FGX/DU9 EME用のアンテナ検討（2011/07/10)
twitterでEMEのお話しを聞き、さらにJM1WBB関さんからも具体的なアンテナのお話しを聞かせていただき検討してみることにしました

以下が
http://www.qsl.net/dk7zb/start1.htm　
で紹介されていたアンテナ

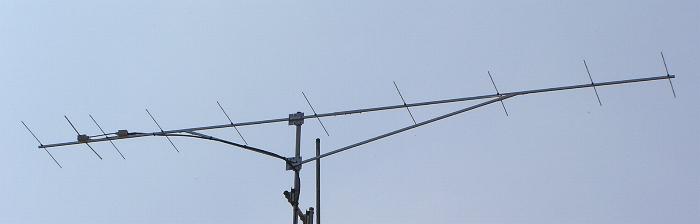

（データもアンテナの写真もWebサイトより）

Element-lengths ( Rad 12mm), updated data 04/2010

The given length of the radiator element is from tip to tip, including 10mm spacing for the insulated part.

Gain 13,2 dBd      F/B 24 dB

Element-positions

Diam. Ref Rad D 1 D 2 D 3 D 4 D 5 D 6  D 7 D 8
10 mm 1011 mm 964 mm 946 mm 911 mm 898 mm 884 mm 877 mm 871 mm 881 mm 866 mm
3/8" 1012 mm 965 mm 948 mm 913 mm 900 mm 886 mm 879 mm 873 mm 883 mm 868 mm
8 mm 1014 mm 965 mm 956 mm 918 mm 905 mm 892 mm 885 mm 879 mm 889 mm 874 mm
6 mm 1016 mm 966 mm 955 mm 925 mm 913 mm 900 mm 894 mm 888 mm 897 mm 883 mm
5 mm 1018 mm 967 mm 961 mm 931 mm 919 mm 906 mm 900 mm 894 mm 903 mm 889 mm

Ref Rad D 1 D 2 D 3 D 4 D 5 D 6 D 7 D 8
0 mm 415 mm 670 mm 1225 mm 1915 mm 2725 mm 3575 mm 4440 mm 5300 mm 5980 mm
データをもとにいつもの50オーム給電が出来るアンテナで再設計
１４４．１０MHｚ　10エレメント　八木アンテナ

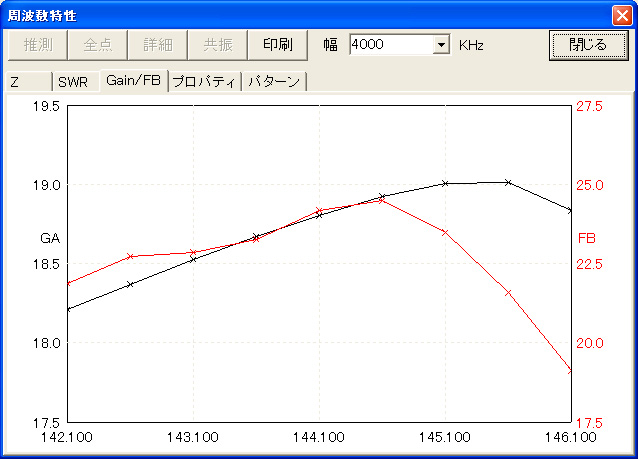

その結果アンテナ単体ゲインで18.8ｄB、F/Bが24.2dBという結果が出ました

こんなもので実用になるでしょうか?
垂直偏波なのは昔設計した５EL八木のままだからです

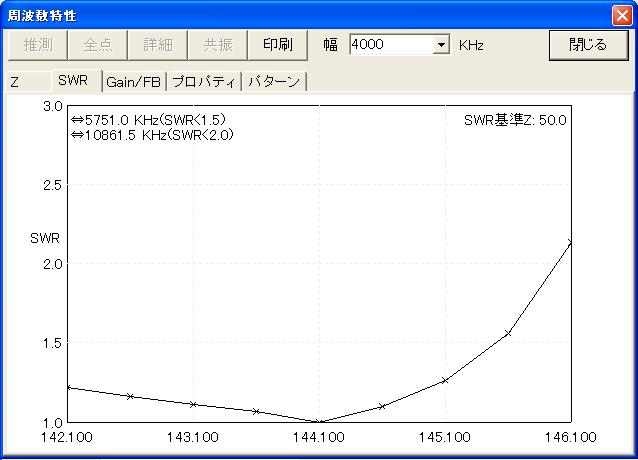

SWR

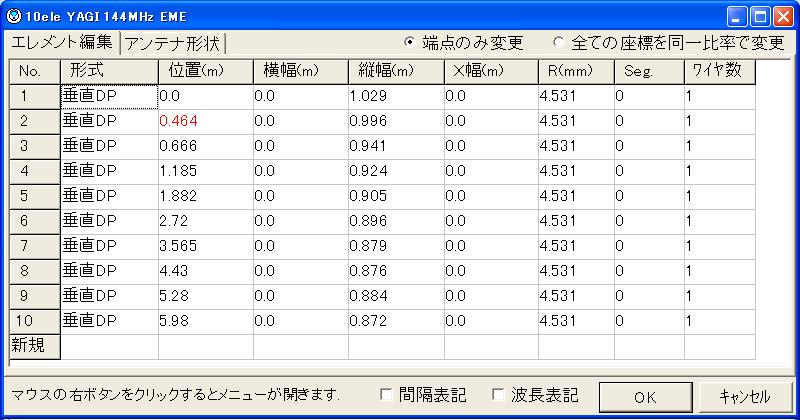

エレメントデータ

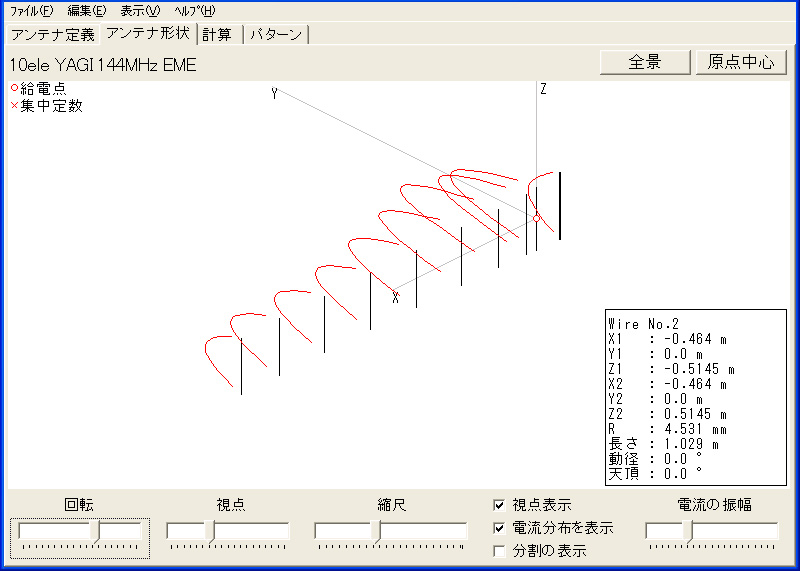

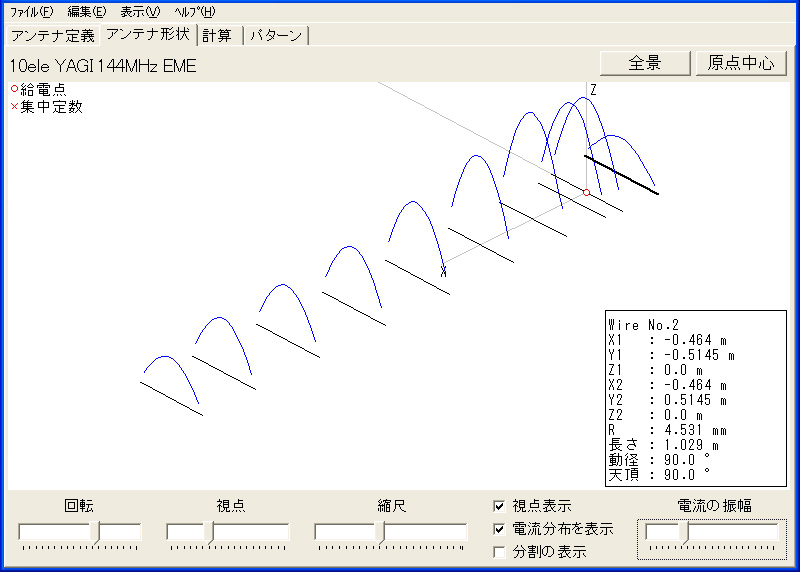

こちらが水平偏波にしたときのアンテナ

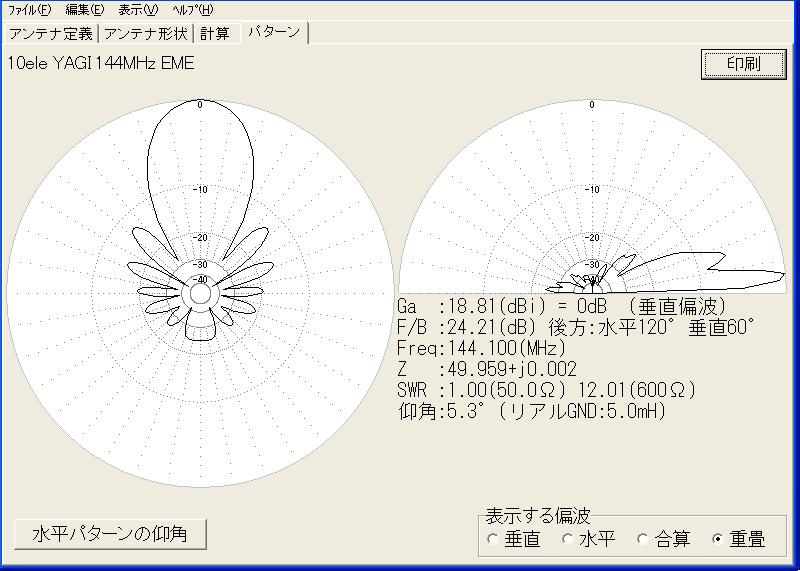

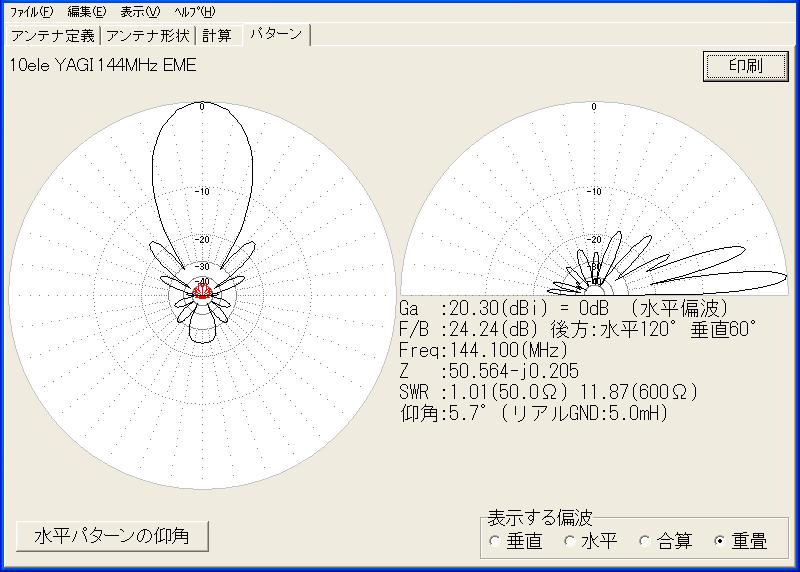

水平偏波でのビームパターン
設計したアンテナを垂直に立ててみました
なんでゲインが下がるのでしょう?
大地の影響？

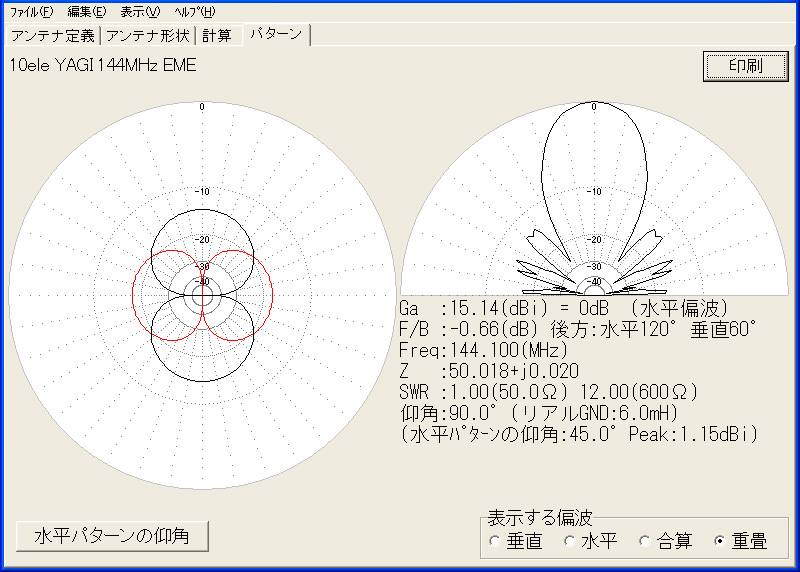

垂直に立てたときのビームパターン

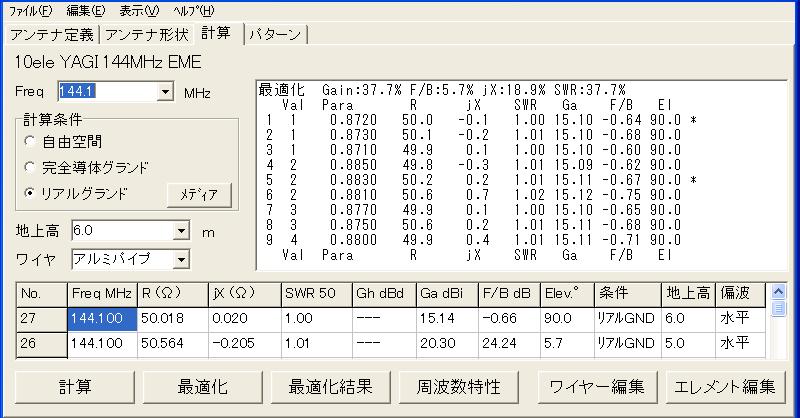

水平ビーム・水平方向の時のデーター

10ele YAGI 144MHz EME
*
141.10
*** ﾜｲﾔ ***
10
0.0, -0.498, 0.0, 0.0, 0.498, 0.0, 0.004531, 0
-0.464, -0.5145, 0.0, -0.464, 0.5145, 0.0, 0.004531, 0
0.202, -0.4705, 0.0, 0.202, 0.4705, 0.0, 0.004531, 0
0.721, -0.462, 0.0, 0.721, 0.462, 0.0, 0.004531, 0
1.418, -0.4525, 0.0, 1.418, 0.4525, 0.0, 0.004531, 0
2.256, -0.448, 0.0, 2.256, 0.448, 0.0, 0.004531, 0
3.101, -0.4395, 0.0, 3.101, 0.4395, 0.0, 0.004531, 0
3.966, -0.438, 0.0, 3.966, 0.438, 0.0, 0.004531, 0
4.816, -0.442, 0.0, 4.816, 0.442, 0.0, 0.004531, 0
5.516, -0.436, 0.0, 5.516, 0.436, 0.0, 0.004531, 0
*** 給電点 ***
1, 1
w1c, 0.0, 1.0
*** 集中定数 ***
0, 1
*** 自動分割 ***
400, 40, 2.0, 1
*** 計算環境 ***
2, 5.0, 4, 50.0, 120, 60, 0
2011年07月06日 　2011年07月12日
