JI1FGX/DU9 7MHzフルサイズダイポール(2011/05/21)
HFでいつもつながるJA1FVS森谷さんと7MHzのローターリーダイポールについて話したついでに自分でも作ってみました

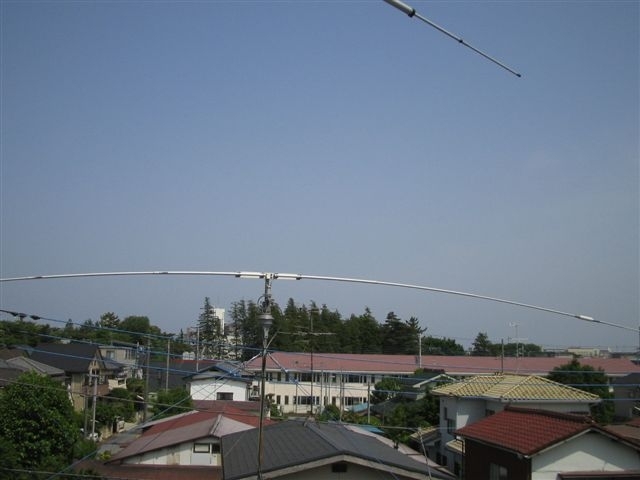

これが森谷さんが作ったローターリーダイポール
きれいに出来上がっていますが、製作過程でコイルが焼けたりさまざまな苦労をされたそうです


だそうです

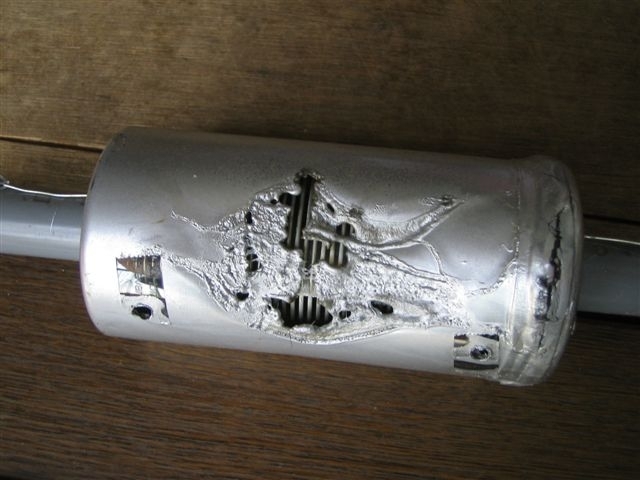

焼けたコイル
直径 22.5mm、19mm、16mmを接続
ローディングコイルを0.8mmの銅線で、巻いたのですが、連続送信出力では50wももたずに、炎上
最終的には、1.6mm径エナメル線を、32mm直径の塩ビパイプに巻いてその上にシーラントを塗った
そこで私が作った7MHzのフルサイズダイポール

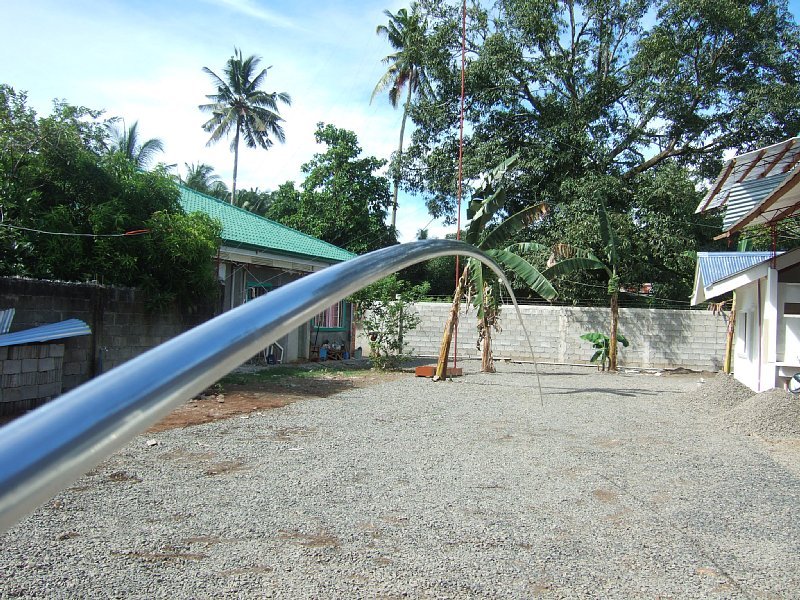

もちろん片側が10mあるわけでアルミパイプだけだとこの様にしなってしまいます

もちろんコイルを入れれば短縮できるのはわかっているのですが、材料を探すのが面倒なので安易にフルサイズ

25.6mmパイプが4m
19mmパイプが2.3m
12mmパイプが3.7m

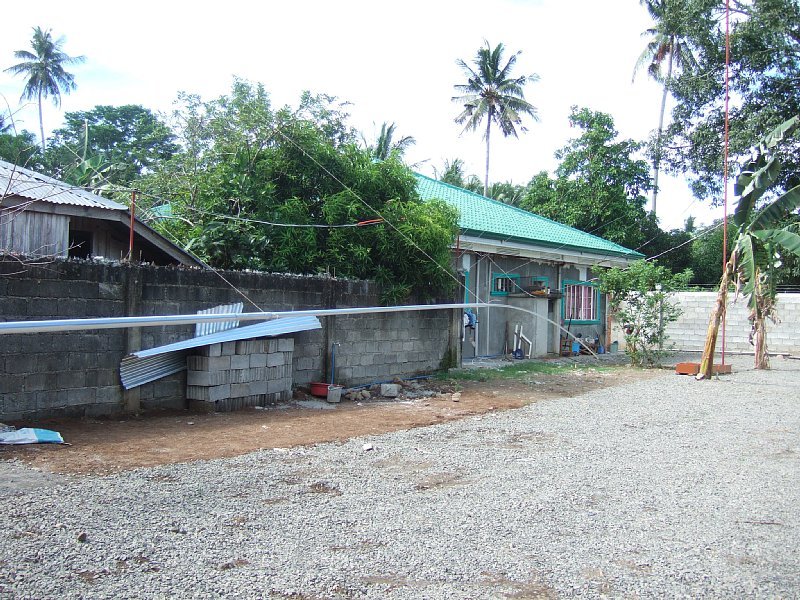

そこでテグスで吊ってみるとそれなりに使えそうな形になりました
Lotlot君を初めとするワーカーが他のプロジェクトで忙しいためにインストールにはまだまだ時間がかかります
2011年05月14日  2011年05月22日
