| JI1FGX/DU9 ミンダナオ日記 18MHz3エレメント八木修正（2009/08/23) | |
|---|---|
明日上げるだけになっていた１８MHｚの八木アンテナですが、どうもエレメントの直径が細すぎるような気がして一部作り変えました |
|

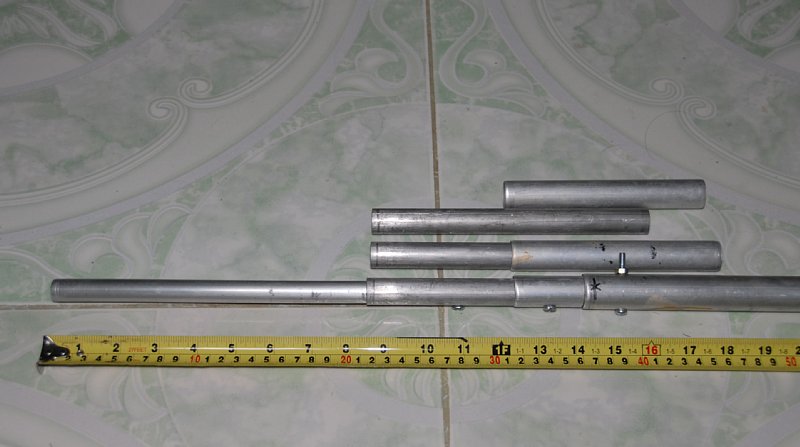

ブームに取り付ける部分を1インチの太いパイプに交換、その後7/8,3/4インチと短いパイプで一気に直径を落として1/4インチパイプへと繋ぎました |
|
| 作業はいつものLotlot君に手伝ってもらいました 彼もすっかり手順を覚えてくれたので図面さえ渡せば彼だけでも作れそうです そうそう彼はクラスCのライセンスを取るために勉強を始めました  |
|

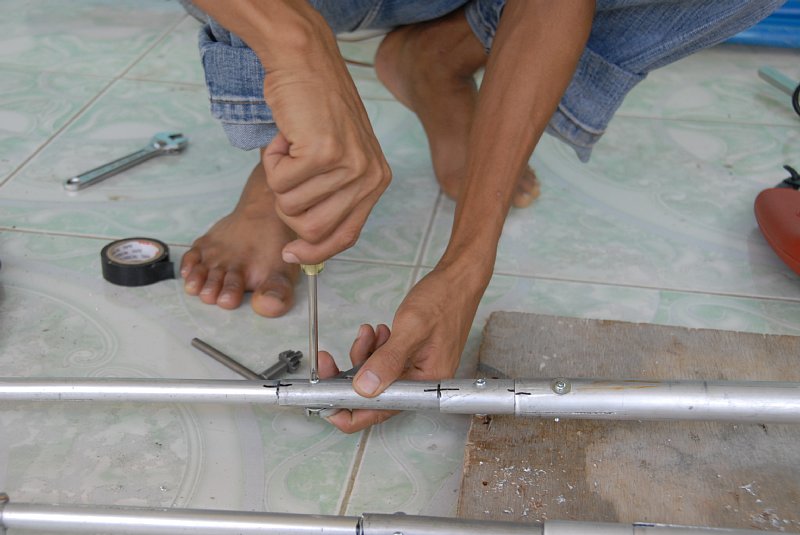

| それぞれのパイプを重ねるように挿入してねじで締め上げていきます ちなみにリベットは締め上げ精度が悪いのか時にがたつきが出るのであまり使わない事にしました  |
|
| 我が家のベランダを陣取って作業中 ひなたは焼け付くように暑いのでタイルの上に座って朝から作業をして終わったのは14時ごろでした そうそう、私のアンテナ作りを見て「是非作りたいからデータを教えてくれ」とフィリピン人から注文（笑）が来ました 再現性テストに丁度良いので火曜日に来ていただく事になりました  |
|

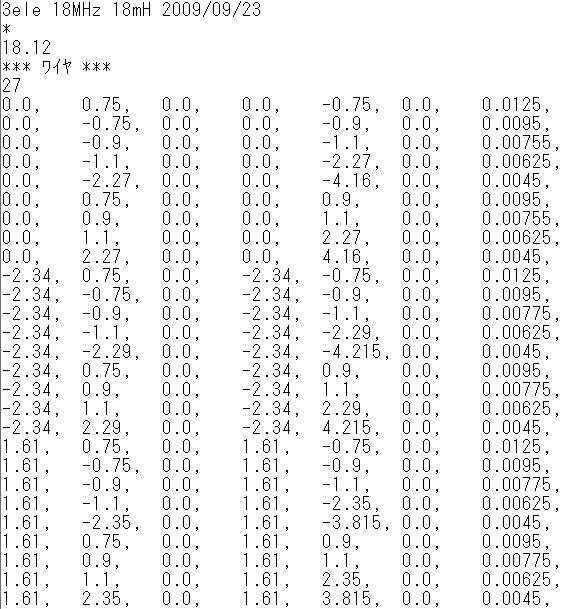

エレメントの変更後にMMANAでシュミレーションをしましたが大きくは変わりませんでした |
|

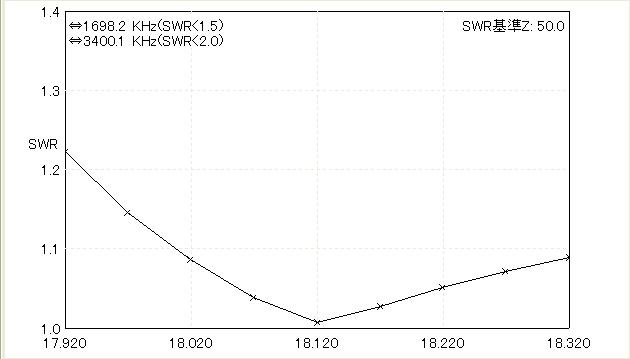

SWRもこんなものかな？ |
|

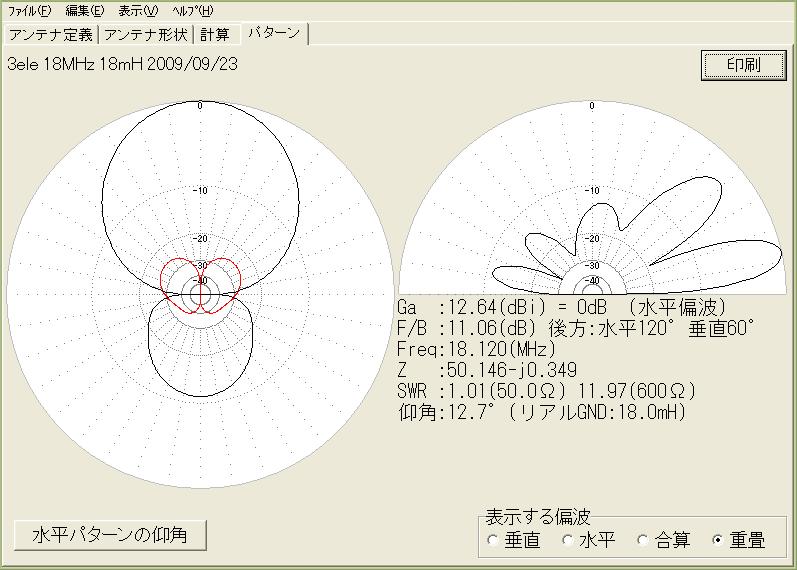

お決まりのビームパターン |
