| JI1FGX/DU9 ミンダナオ日記 144MHz3段コーリニア（2009/08/20) | |
|---|---|
| CQ出版社の「改訂新版手作りアンテナ入門」の111ページを参考に144MHzの3段コーリニアを試作してみました 銅線だけで作り軒下から吊り下げてMFJ-259Bで測定したところ良好な値が得られました ちなみにマッチングセクションの同軸ケーブルを利用したコンデンサーは多少値が狂っても その上のガンママッチの間隔を広げたり狭める事によりSWRが落ちそうです この試作をアルミパイプに置き換える作業はまた後ほどに行います  |
|

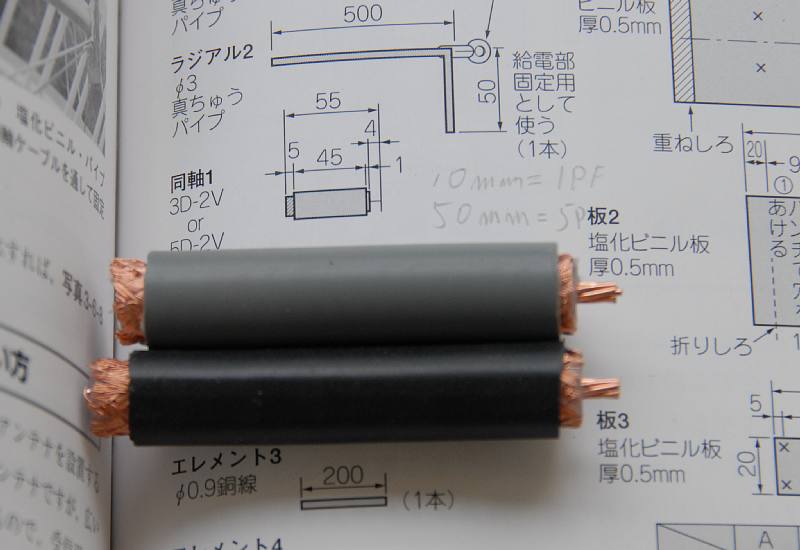

| まずは参考書の通りにマッチングセクションのコンデンサーを製作 ちなみにここでは3D-2Vや5D-2Vは手に入らないので日本から送ってもらった8D-2Vとオサミスで買ったRG8Uの両方で製作  |
|

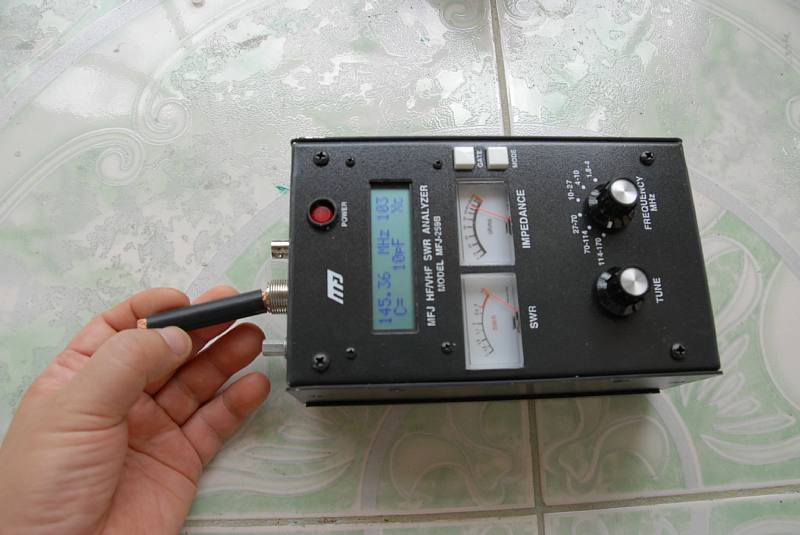

RG8Uで参考書通りのものを作ると少し容量が少ないので少し長くしました |
|

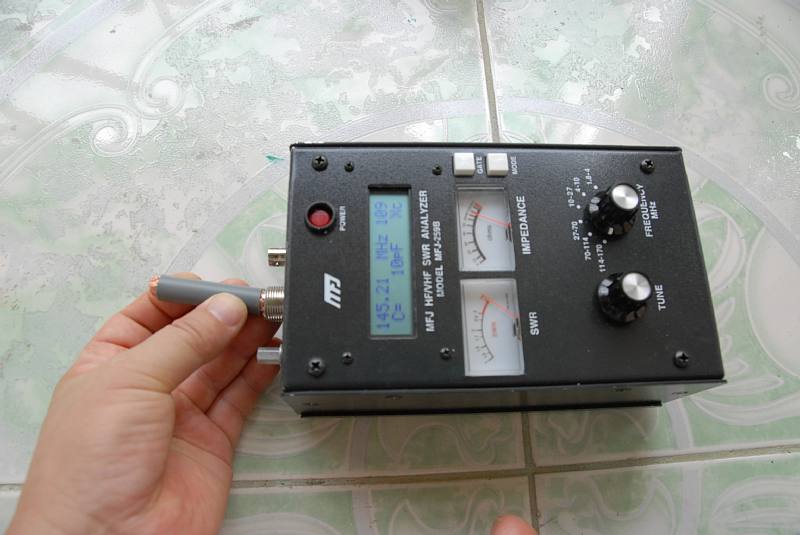

こちらは8D-2Vの容量 |
|

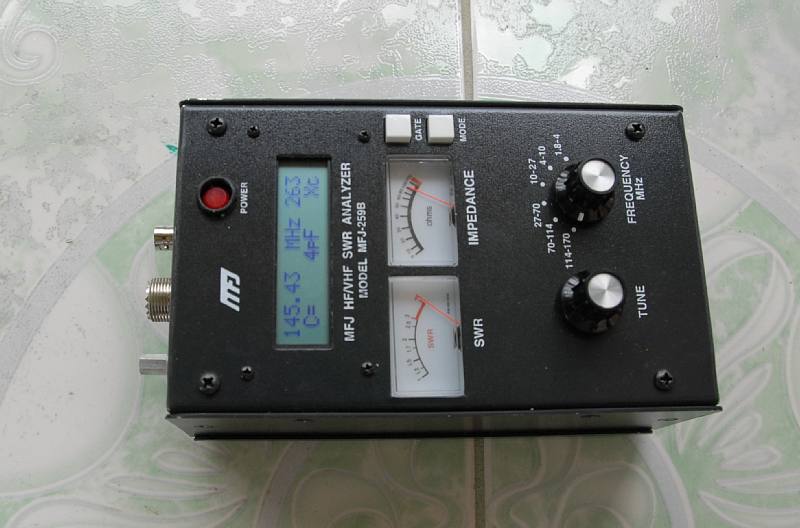

ちなみにMFJ-259Bでコンデンサーを何も繋がなくても4pFと表示。おそらく浮遊容量と思われます。 |
|

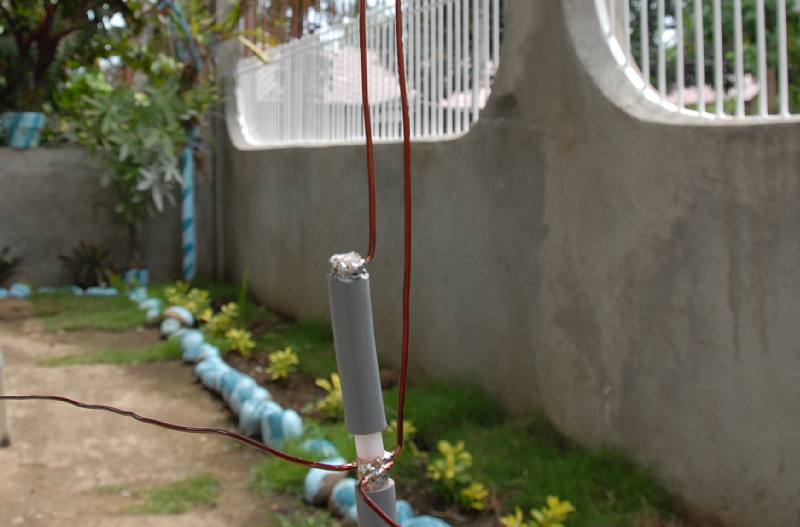

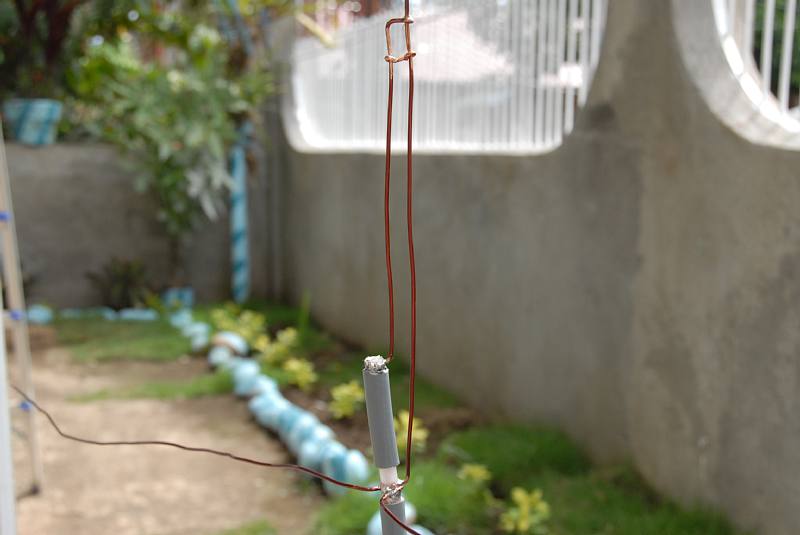

| これが完成した給電部 ちなみにM型角座コネクタは手に入らないので工夫をしました ５ｍの８D-2Vをカットすることなく先端にコンデンサーを作ってします そこにラジアルとガンママッチを取り付けました 銅線はモータの修理のためにお店に在庫がありますが、真鋳のパイプは手に入りませんでした  |
|

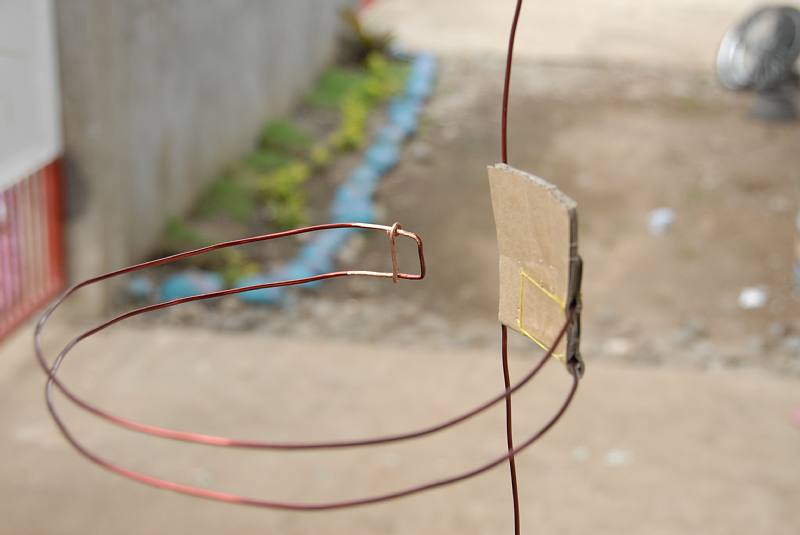

| 位相コイル部分 プラスッチック板、アクリル板も探したのですが見つかりましでした キッチン用品、バケツ、ゴミ箱なので代用する事になりそうです  |
