7MHzのアンテナポール (2024/10/16)
7MHz Dipole Antenna Pole (October 16, 2024)
７,21MHｚの傾斜ダイポールはタワーの１８ｍの所に取り付けてあります。
しかし反対側はロープが２ｍの駐車場の屋根に張られていました。
実際のエレメントは６ｍの高さでした。

そこで敷地いっぱいの場所に６ｍの長さのパイプをインストールしました。
パイプは６ｍですが１．５ｍ持っち上げていますので７．５ｍの高さになります。
これによりエレメント端は９ｍぐらいの高さになりました。

The 7,21 MHz inclined dipole is mounted at the 18mH of the tower.
However, the opposite side was tied to a rope stretched across the 2m-high roof of the parking area.
In reality, the element was at a height of 6 meters.

To address this, I installed a 6-meter-long pipe in the available space on the property.
Although the pipe is 6 meters long, I raised it by 1.5 meters, making the height 7.5 meters.
As a result, the ends of the element are now approximately 9 meters high.

近所のトライシクル製造工場のオーナーが溶接機を持っていたのでパイプの取り付けを依頼しました
The owner of a nearby tricycle manufacturing factory had a welding machine,
so I asked him to help with installing the pipe.
トライシクルについてのビデオはこちら
Click here for the video about the tricycle.

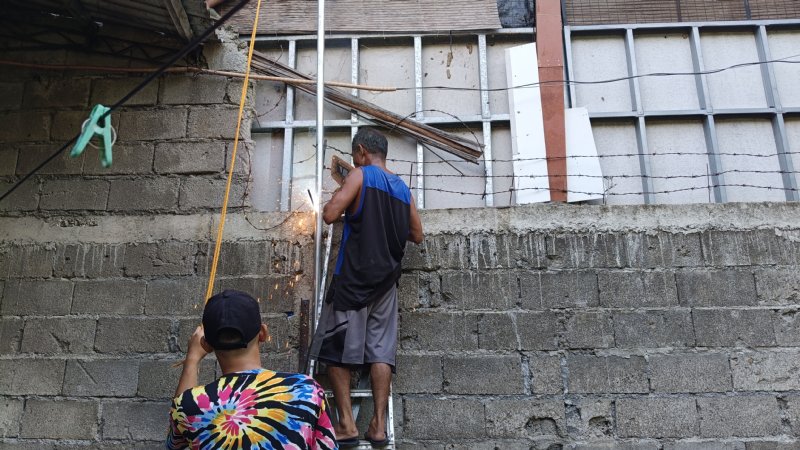

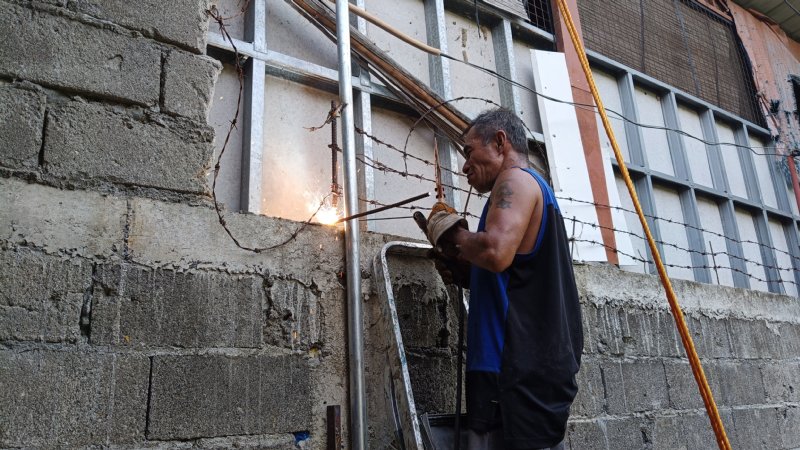

パイプを鉄筋に溶接していきます

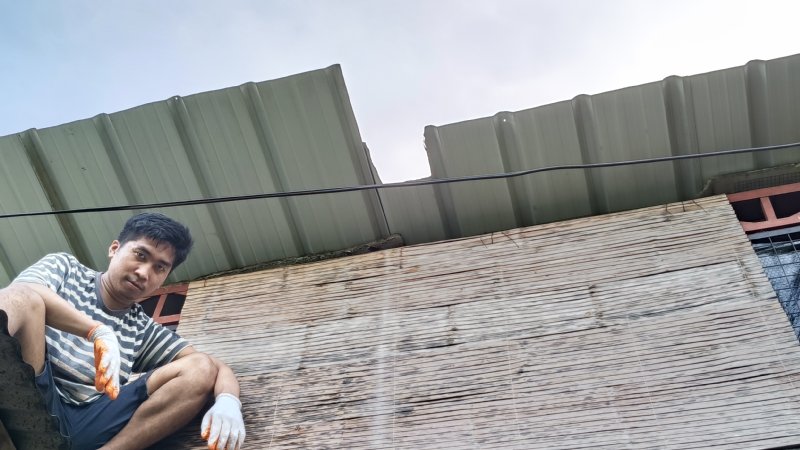

お隣の屋根が境界線をはみ出していたので、トタン板のカットをすることを伝え許可してもらいました
Since the neighbor's roof extended over the boundary line, I
informed them about cutting the corrugated metal sheet and received their permission.

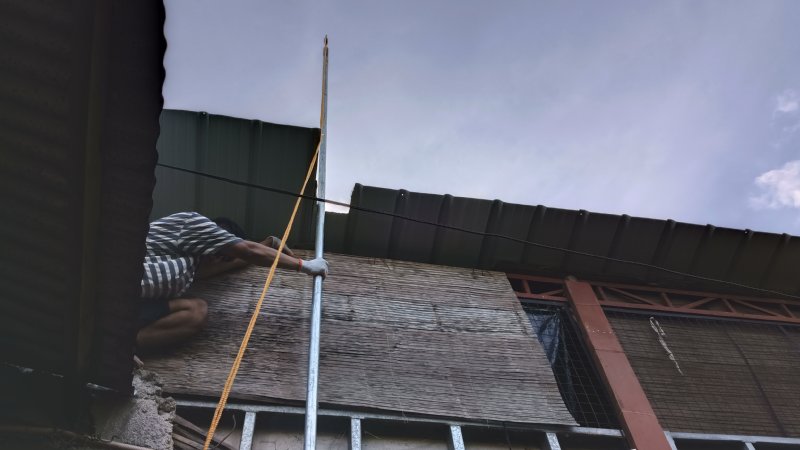

最初はパイプだけの丸い穴をあける予定でしたがエレメントの上げ下ろしに
必要なロープがあるので四角くカット
Initially, I planned to make a round hole just to install the pipe,
but since there needed to be a rope for raising and lowering the element,
I cut it into a square shape.

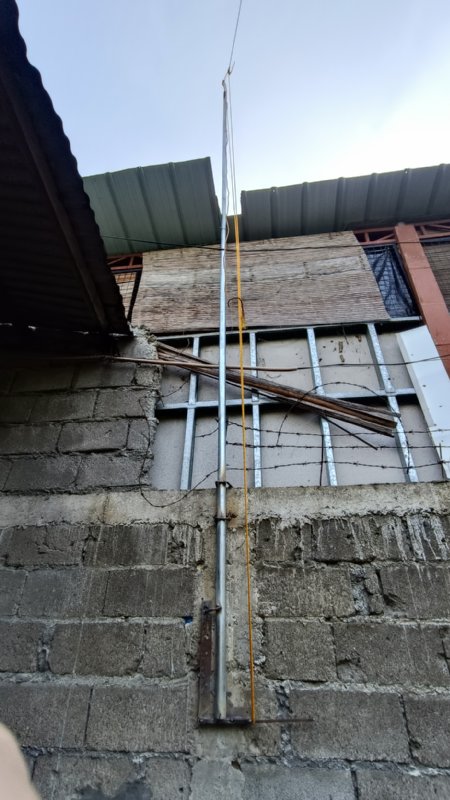

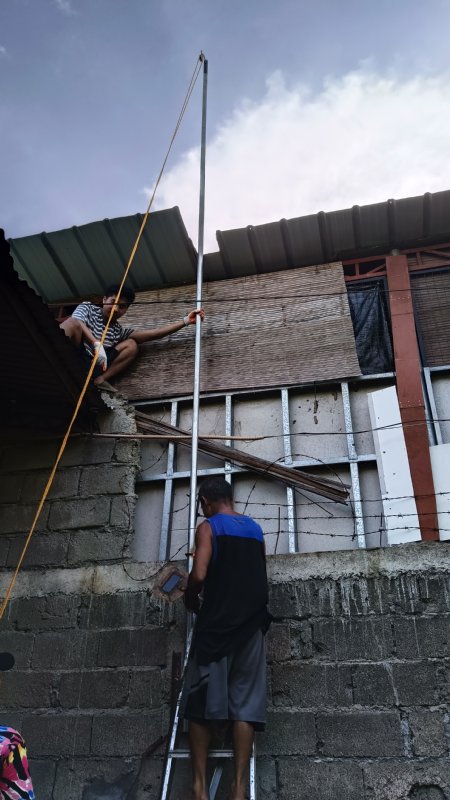

高さ７．５ｍのポールがたちました。
A 7.5-meter tall pole has been installed.

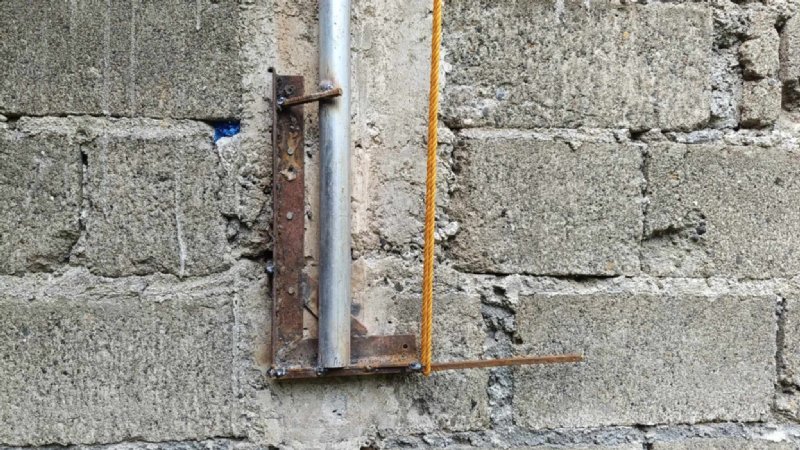

Ｌアングルを溶接してもらいパイプの受け口にしてもらいました
I had an L-angle welded to hold the pipe in place.

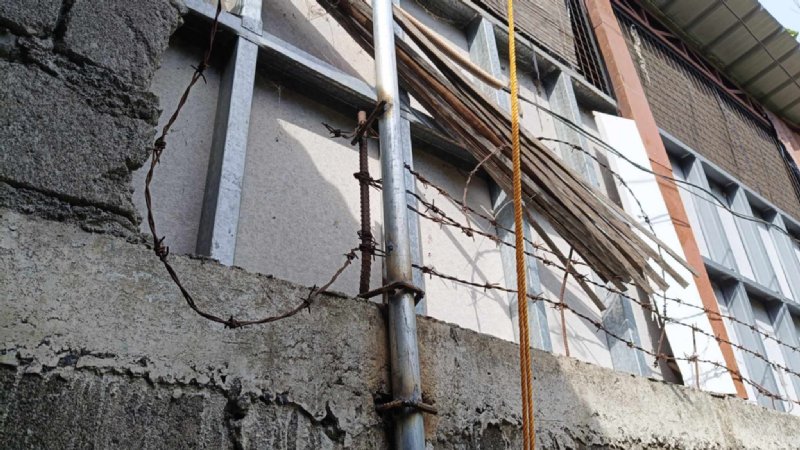

壁の鉄筋にも溶接してパイプを保持しています。
それと屋根の構造物に針金でパイプを縛ってもらいました。
The pipe is also held in place by welding it to the rebar in the wall.
Additionally, the pipe was tied to the roof structure with wire.
２２ｍＨのタワー
一番上１８ｍＨのところにに５０ＭＨｚ５エレ八木
同じく１８ｍＨのところに7,21MHzダイポール
１６ｍＨのところに１４ＭＨｚダイポール
１２ｍＨのところに１８ＭＨｚダイポール
１０．５ｍＨのところに２４ＭＨｚダイポール

水平方向に角度は変えていますが近接しているので打ち上げ角などは無視です

The 22-meter high tower:
At the top, at 18mHs, is a 50 MHz 5-element Yagi.
Also at 18mH is a 7.21 MHz dipole.
At 16mH is a 14 MHz dipole.
At 12mH is an 18 MHz dipole.
At 10.5mH is a 24 MHz dipole.

While the angles are adjusted horizontally,
since the antennas are close together, factors like the launch angle can be ignored.

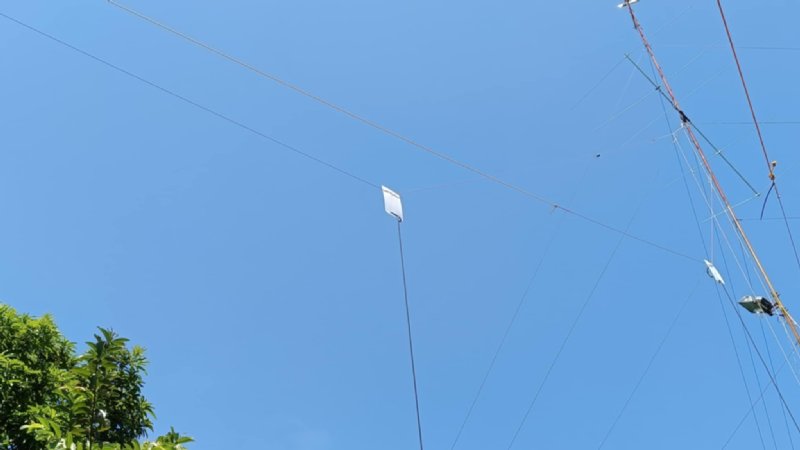

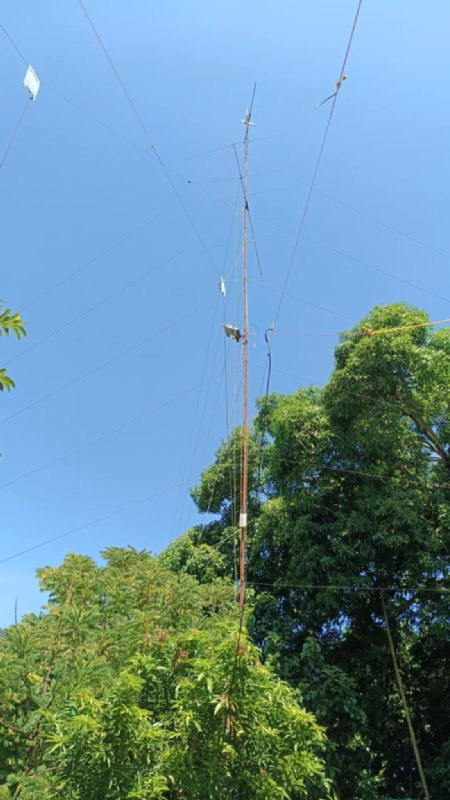

真ん中が7,21MHzのダイポール
ただし給電部が同軸の重さで若干V型ダイポールになっているので要検討です。
The center is a 7.21 MHz dipole.
However, the feedpoint has become slightly V-shaped due to the weight of the coaxial cable,
so it needs to be reviewed.
パイプ1 1/4インチ６ｍが1000ペソ（2700円）
補強用Lアングル500ペソ（1350円）
取り付け溶接工賃費用500ペソ（1350円) 工賃が異様に安いです。

A 1 1/4-inch, 6-meter pipe for 1000 pesos ($18.18)
Reinforcement L-angle for 500 pesos ($9.09)
Welding labor cost for installation, 500 pesos ($9.09)
Labor costs in the Philippines are unusually low.
