| 3.5MHzツェップアンテナ (2024/10/15) 3.5MHz Zepp Antenna (October 15, 2024) |
|
|---|---|
| 約45年前、20歳前後に無線やドライブなどで一緒に遊んでいた古い仲間JK1SNSとFacebookで再会しました。 Facebookの皆で3.5MHzのハーフスローパーの話をしていたら、 JK1SNSが使っていないツェップアンテナが有るからオサミスへ送ってあげるというという事になりました。 About 45 years ago, when we were in our early 20s, |
|

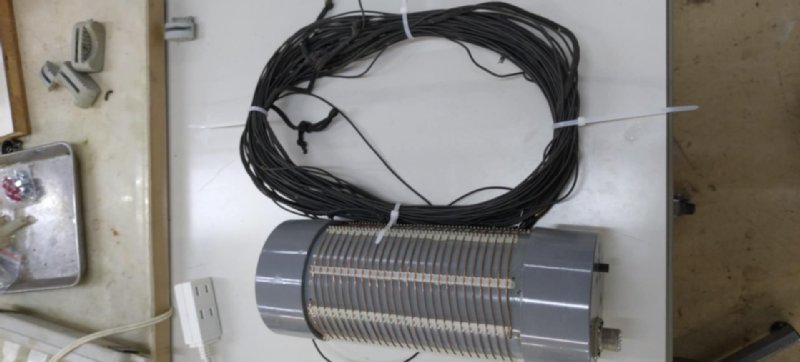

| これが同調回路と１／２波長４０ｍエレメント This is the matching circuit and the 1/2 wavelength 40-meter element.  |
|

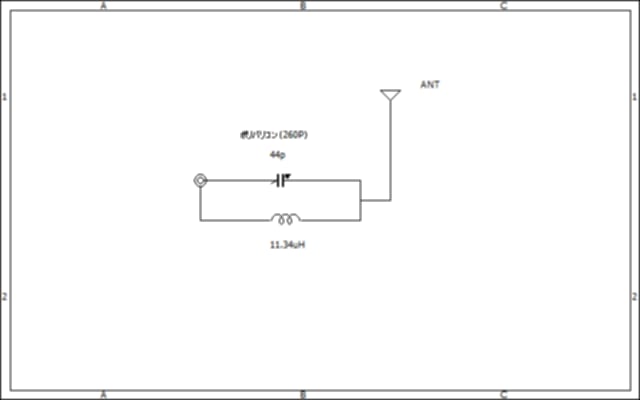

| これが中身の回路（数値は違います） CWで３００Wまでは入れたことが有るそうですが、FT8で６００Wはバリコンを交換する必要が有るかも バリコンの容量は２KV100pF This is the circuit diagram (the values are different). It seems that they have input up to 300W in CW, but to operate at 600W with FT8, the variable capacitor needs to be replaced. The current variable capacitor has a capacity of 2KV 100pF.  |
|

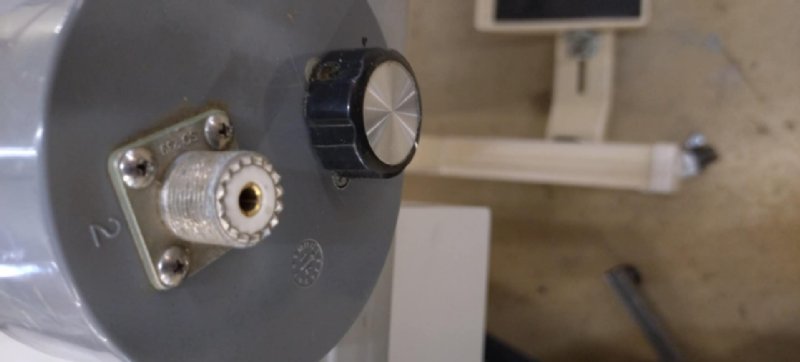

| 底辺には同軸のコネクタとバリコンの調整ノブが有ります At the base, there is a coaxial connector and the adjustment knob for the variable capacitor.  |
|

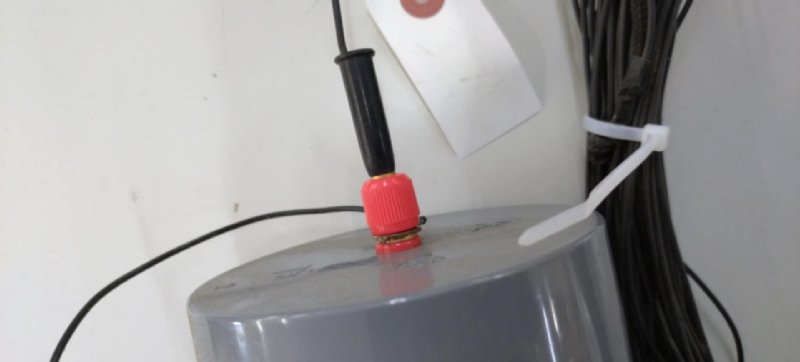

| 上にはエレメントを繋ぐ端子 エレメントとコイルへワニ口で繋いでいます  |
|

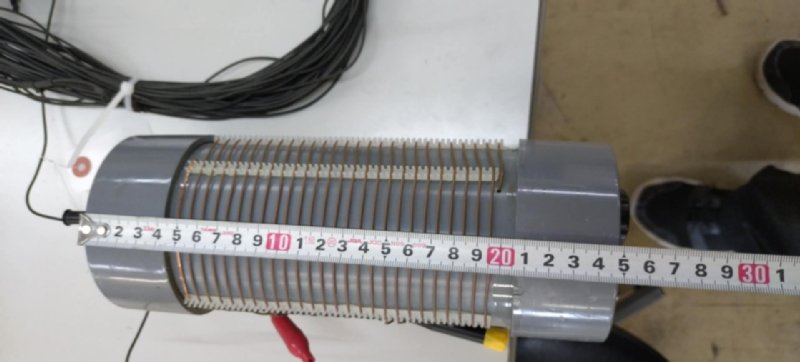

| コイルのボビン長さが２５センチ。コイルの長さが１５センチ。 The length of the coil bobbin is 25 centimeters, and the length of the coil is 15 centimeters.  |
|

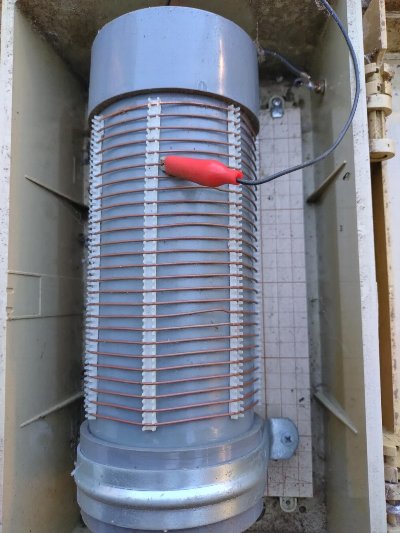

| 防水ケースの中に納まっている同調回路 雨にぬれたり周辺に金属が有ると調整がずれるそうです The matching circuit is housed inside a waterproof case. |
|

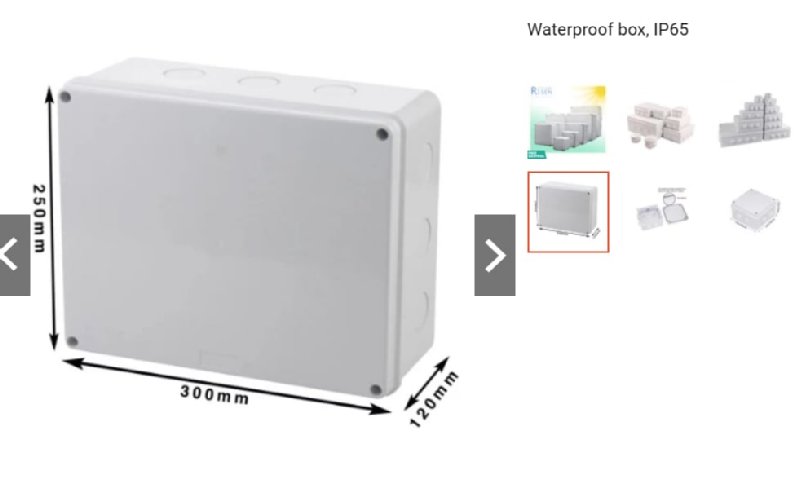

| フィリピンの通販Shopeeで見つけた一番大きなABS防水ケース ４３５ペソ（１１７５円） アンテナが届いたら発注します The largest ABS waterproof case I found on the Filipino online store Shopee is 435 pesos ($7.91). I will place the order once the antenna arrives.  |
