JI1FGX/DU9　ミンダナオ日記　AVR ATmega88を使ったアイドリングストップ（2009/11/15)
無線の話とは関係なくなりますが、2008年にアイドリングストップ装置を作りました
今回レピーターコントローラーを作るにあたって同じトレーニングボードを使うのでその時の記録を残しておきます

アイドリングストップ装置を作るにあたって参考にしたページは　株式会社エコモーションです


ちなみに最近の車はCANネットワークといって各モジュール例えばメータパネルと車載コンピューターの間はデータ通信になっています
よって昔のようにシフトレバーの位置をランプから取るというのは大変困難になっています
「CAN入門講座」電波新聞社と「車載ネットワークシステム徹底解説」CQ出版社

今回はスズキのディーラーへ持ち込んでエンジンルームの中からトランスミッションから直接配線を引き出してもらいました

基本的に本装置はエンジンを停止させるだけですが、実際の取り付けの前にミンダナオへ引っ越してしまったので
日の目を見ずして終わってしまいました。
設計条件　スズキスイフトのオートマ車のエンジンを自動停止、自動再始動させる
共立電子産業のデジットのAVR　ATEMEGA88トレーニングキットを使用
　現在はAVRトレーニングボード 基板キット / 168TR-KIT　2000円
CPUはATmega88-20PU　ですが、トレーニングボード 基板キットに含まれます
　現在はATmega168Pがアップコンパチ
入力
　ブレーキ
　シフトレバーのポジション（ドライブとニュートラル）　ミッションから直接配線
　タコメータのアナログ値
出力
　イグニッションの切断用リレー
　エンジンスタート用リレー
PB1
PB2
未実装

PB4
PB5
LCD　PB0からPB5まで占有
　PB0=RS,PB1=RW, PB2=DB4,PB3=DB5,PB4=DB6 ,PB5=DB7
　PBはATMEGA88のポートRS,RWDB4からDB7は4桁20文字液晶L2034の信号名

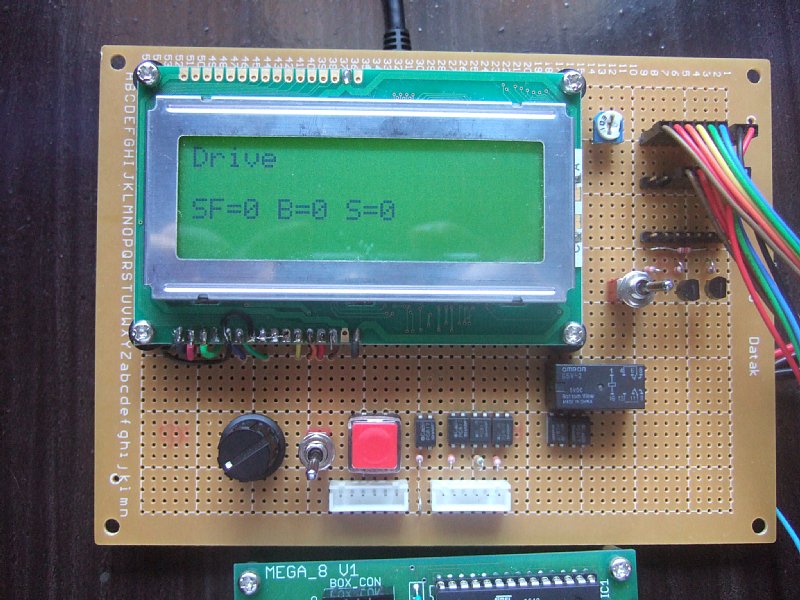

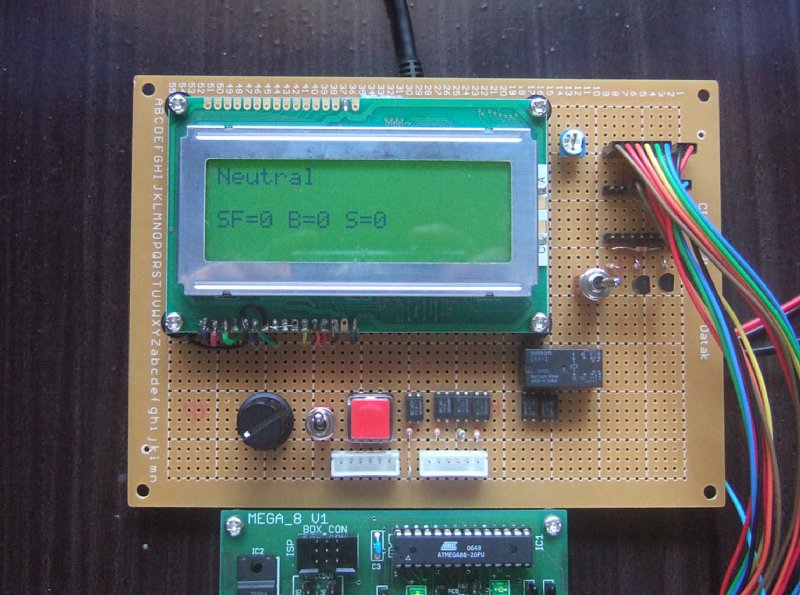

下に並んでいるスイッチ類

ボリューム　　タコメーターの代わり
トグルスイッチ
　下にたおしてシフトレバーのドライブ
　上にたおしてシフトレバーのニュートラル
赤いスイッチ　ブレーキ
フォトカプラーは実際に車に取り付けてテストするときの入出力
リレーはセルモーターの始動用
その他イグニッションに割り込んでエンジンを停止させるリレー用の出力
ではデモストレーション

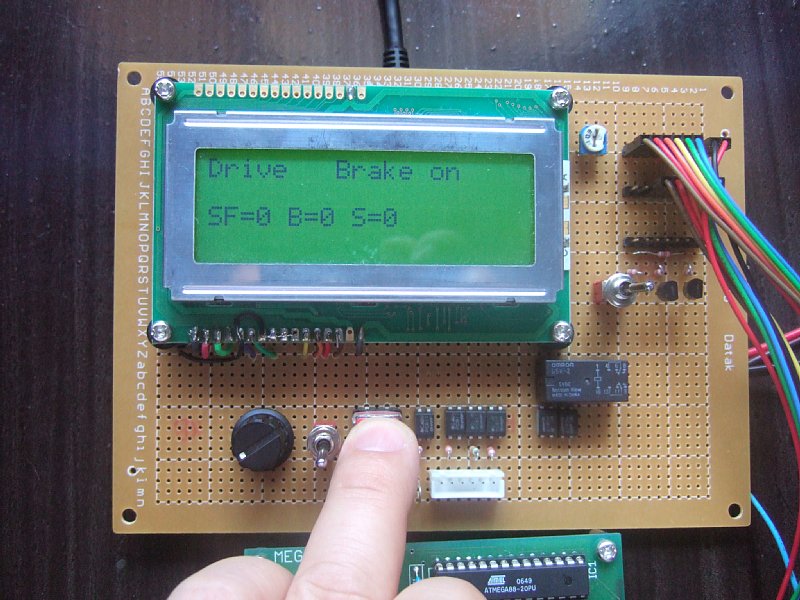

ブレーキを踏み込んだ状態

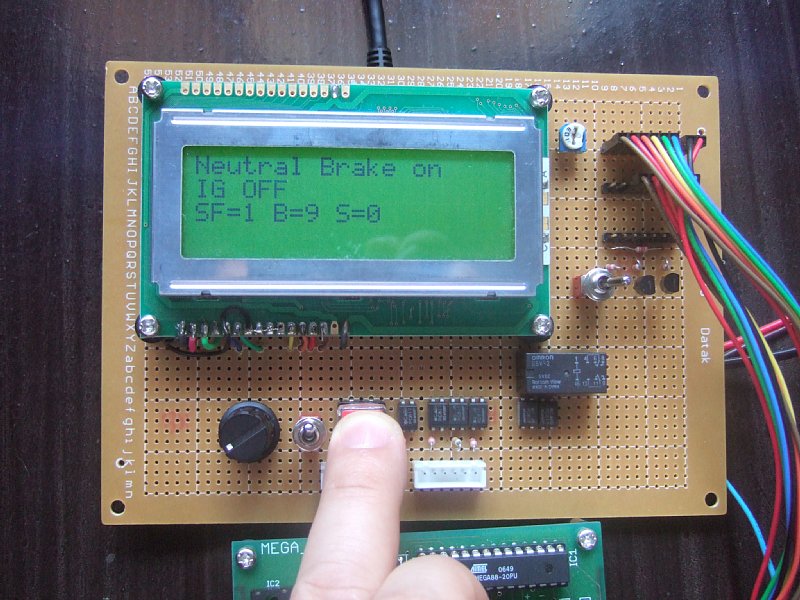

ブレーキを踏んだままニュートラルにするとイグニッションがOFFになる

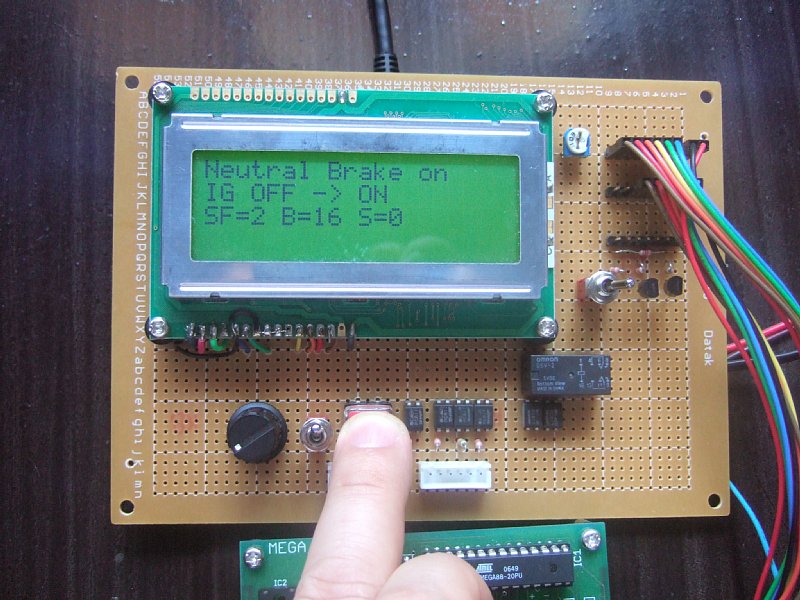

数秒後にはイグニッションのOFFはONへ戻るが既ににエンジンは停止状態

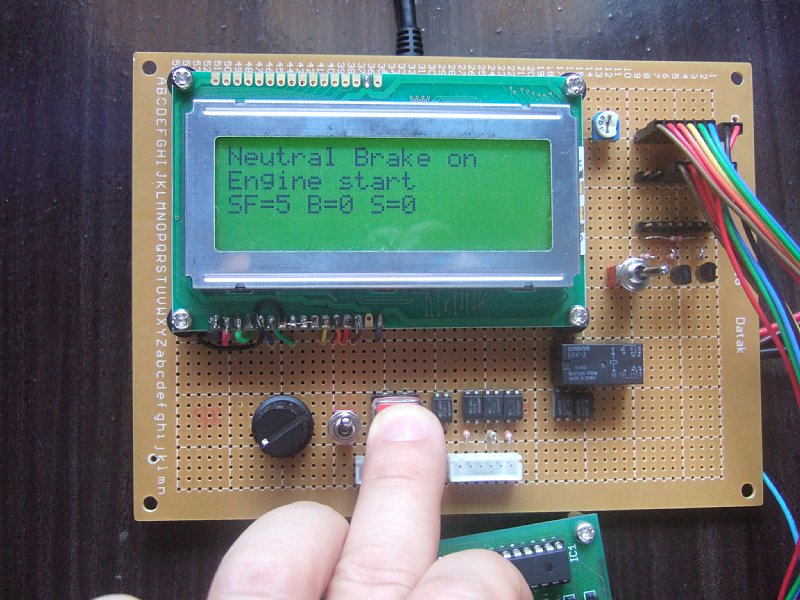

シフトレバーを一旦ドライブへ入れて再度ニュートラルに戻すとエンジン始動
またはニュートラルのままブレーキを一旦放し再度踏み込むとエンジン始動

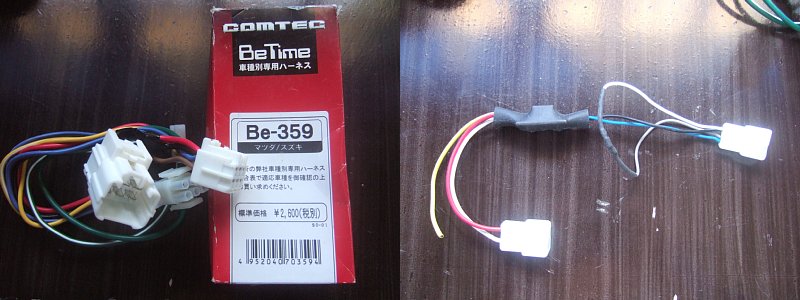

左が車種別専用ハーネス、右がエンジンスタート用のエーモンのリレー
どちらもカーショップで購入
ソースコード

すみません
探したのですが、日本においてきてしまったようです
見つかったらここに登録しておきます

なおこのプログラムを使った結果起こるであろう
すべてのトラブル・事故に関しては私は責任をおいません
自己責任でお使いください

私はブレーキランプの信号取り出し中にブレーキランプのフューズを飛ばしてしまいました

インテルHEXフォーマット

ダウンロードはこちら
:1000000019C018951895189518951895189518955C
:10001000189518951895189518951895F4C218956F
:100020001895189518951895189518951895189568
:10003000189518958FEF8DBFC0EEE8ED4E2E84E039
:100040008EBFD4E0F4E05F2EEEEFF3E0A0E0B1E08D
:1000500088278D933197E9F782E58093C40080E08B
:100060008093C50088E18093C10034D366248FEF6C
:1000700084B980EF87B980EF8AB985E085BD569A4B
:1000800082E484BD5E9A5D9A5C9A459A449A8EE0B9
:1000900069D30CD38CE066D37894E89AE99A84EF1C
:1000A00087BD80916E008D7F80936E008FEF85B944
:1000B00081E08093030181E090E0A4E0B1E08D93C2
:1000C0009C938DEF80930001E6E280E0002793D3BC
:1000D000ABE0B1E08D939C93E6E280E00FEF8BD331
:1000E000ADE0B1E08D939C93ABE0B1E00D911C913C
:1000F000ADE0B1E04D915C91040F151FAFE0B1E0B0
:100100000D931C93AFE0B1E00D911C91043150E0D0
:10011000150708F001C05F9AAFE0B1E00D911C91A6
:10012000043150E0150710F009F001C018C08BB180
:1001300090E889278BB980916E008D7F80936E0047
:1001400080E08093070180E090E0A9E0B1E08D932A
:100150009C938FEB11E0B9D2ECE1F9E0A1D28FE7EB
:1001600011E0B3D20027A6E2B0E08C9183FB0EF43D
:1001700001E040E0041781E009F080E08F93002760
:10018000A6E2B0E08C9182FB0EF401E041E004179E
:1001900081E009F080E09F918923882309F40AC057
:1001A000E0E3F9E07DD28EE4A6E0B1E08C9385E057
:1001B00090E004D30027A6E2B0E08C9182FB0EF41D
:1001C00001E040E0041781E009F080E08F93002710
:1001D000A6E2B0E08C9183FB0EF401E041E004174D
:1001E00081E009F080E09F918923882309F40AC007
:1001F000EAE3F9E055D284E4A6E0B1E08C9385E02F
:1002000090E0DCD20027A6E2B0E08C9181FB0EF4F6
:1002100001E040E0041709F007C0E4E4F9E040D24F
:1002200081E08093080106C0EEE4F9E039D280E075
:1002300080930801AFE0B1E00D911C91043150E0D2
:10024000150781E008F080E08F93009108010130EC
:1002500081E009F080E09F9189238F938EE4482FFD
:1002600000910601041781E009F080E09F91892345
:100270008F9300910701003081E009F080E09F91A9
:100280008923882309F408C080916E0082608093DE
:100290006E0081E080930701AFE0B1E00D911C9109
:1002A000043150E0150781E008F080E08F93009161
:1002B0000801013081E009F080E09F9189238F934C
:1002C00084E4482F00910601041781E009F080E0E2
:1002D0009F9189238F9300910701013081E009F0FC
:1002E00080E09F918923882309F40EC080916E00DD
:1002F0008D7F80936E0080E08093070180E090E026
:10030000A9E0B1E08D939C93AFE0B1E00D911C9119
:10031000043150E0150781E008F080E08F930091F0
:100320000801013081E009F080E09F9189238F93DB
:10033000A9E0B1E00D911C910A3050E0150780E072
:1003400014F009F081E09F9189238F9300910701B8
:10035000013081E009F080E09F918923882309F42E
:1003600005C080916E008D7F80936E00A9E0B1E0A2
:100370000D911C910A3050E0150780E014F009F04F
:1003800081E08F9300910801013081E009F080E065
:100390009F9189238F9300910701013081E009F03B
:1003A00080E09F918923882309F416C080916E0014
:1003B0008D7F80936E008FEB11E087D1E8E5F9E047
:1003C0006FD1449882E390E0F9D1449AE0E6F9E0F5
:1003D00067D182E080930701A9E0B1E00D911C9103
:1003E0000A3050E0150780E014F009F081E08F93A7
:1003F00000910801003081E009F080E09F9189239D
:100400008F938EE4482F00910601041781E009F0D4
:1004100080E09F9189238F9300910701023081E052
:1004200009F080E09F918923882309F403C083E0C9
:1004300080930701A9E0B1E00D911C910A3050E0D2
:10044000150780E014F009F081E08F930091080116
:10045000013081E009F080E09F9189238F938EE441
:10046000482F00910601041781E009F080E09F9178
:1004700089238F9300910701033081E009F080E028
:100480009F918923882309F419C085E0809307018F
:1004900080E090E0A9E0B1E08D939C938FEB11E0B8
:1004A00014D1E8E6F9E0FCD080916E008D7F809356
:1004B0006E00459880E590E081D1459A0091070152
:1004C000023081E009F080E08F9384E4482F0091AE
:1004D0000601041781E009F080E09F9189238823B9
:1004E00009F406C084E08093070182E390E066D1BE
:1004F00000910701043081E009F080E08F930091C2
:100500000801013081E009F080E09F9189238F93F9
:100510008EE4482F00910601041781E009F080E085
:100520009F918923882309F419C085E080930701EE
:1005300080E090E0A9E0B1E08D939C938FEB11E017
:10054000C4D0E8E6F9E0ACD080916E008D7F809356
:100550006E00459880E590E031D1459A0091070101
:10056000053081E009F080E08F93009108010130AF
:1005700081E009F080E09F918923882309F403C07A
:1005800085E08093070100910701053081E009F0C3
:1005900080E08F9300910801003081E009F080E055
:1005A0009F918923882309F40CC084E690E006D14A
:1005B0008FEB11E08AD0ECE1F9E072D080E080931B
:1005C000070183E911E081D0ECE7F9E069D0A0EC04
:1005D000B4E0E7E0F1E058D15BD0E0E8F9E060D0CA
:1005E000A0ECB4E0E9E0F1E048D152D0E4E8F9E071
:1005F00057D0A0ECB4E0EFE0F1E037D149D0E8E823
:10060000F9E04ED061CD0F921F922F923F924F9200
:100610005F927F92AF92BF920F931F932F933F935E
:100620004F935F936F937F938F939F93AF93BF93FA
:10063000CF93DF93EF93FF938FB78F93A9E0B1E050
:100640000D911C9141E050E0040F151FA9E0B1E0AD
:100650000D931C938F918FBFFF91EF91DF91CF91FD
:10066000BF91AF919F918F917F916F915F914F91CA
:100670003F912F911F910F91BF90AF907F905F900E
:100680004F903F902F901F900F901895F894FFCFA8
:10069000A0ECB4E08D91882311F05ED0FBCF0895DB
:1006A0009CD0802D11F058D0FBCF089581E05AD016
:1006B0000ED080E857C08FE7213039F08FEB223021
:1006C00021F083E9233009F083ED810F4BC083E0F3
:1006D000992774C08AEF90E071D0259A249A239AC2
:1006E000229A219A209A289885E090E067D029984C
:1006F0002D982C982B9A2A9A299AEF93FF93ECE342
:10070000F1E050D0FF91EF91299855D0299AEF93BD
:10071000FF93ECE3F1E046D0FF91EF9129984BD0A5
:10072000299AEF93FF93ECE3F1E03CD0FF91EF9136
:10073000299841D02A98299AEF93FF93ECE3F1E0AE
:1007400031D0FF91EF91299836D088E20BD08EE01E
:1007500009D086E007D00895289A829505D004D064
:100760002AD008952898F9CF859510F42A9A01C0C7
:100770002A98859510F42B9A01C02B98859510F432
:100780002C9A01C02C98859510F42D9A01C02D98B3
:10079000299AEF93FF93ECE3F1E004D0FF91EF91FE
:1007A000299808953197F1F70895689462F80895AB
:1007B000E89462F8089581E090E000C0EF93FF9321
:1007C000EE27E82BE92B31F0E0E8FCE03197F1F778
:1007D0000197D1F7FF91EF910895C89531960020C8
:1007E000089591E0882321F08894991F8A95E9F76C
:1007F000892F90950895DCDFFF27AA27BB27F1DF1B
:10080000082301800922018200800822002619F4B1
:100810001196C9F0F9CFAA27BB270080082200262D
:1008200019F0119681F0F9CFAA27BB27EF93FF9318
:10083000E9E1F0E0B7DFFF91EF91008008220026A8
:1008400019F4119699F7B1DF8A2F9B2F0895000FA5
:10085000111F221F331F0895009510952095309584
:100860000F5F1F4F2F4F3F4F0895019110810EC012
:1008700001911191219130810BC00191108117FFDD
:1008800005C03FEF2FEF04C0008111272227332737
:1008900037FF03C0E1DF8DE28D93CF93DF93CF92DB
:1008A000DF92EF92AA24BB24CC24DD24EE2440E284
:1008B000CAE0DD2755E093E38881890F87FD9F70AB
:1008C00083FD907F891B89935A95A9F7C0DFAA1CE5
:1008D000BB1CCC1CDD1CEE1C4A9551F7E894EFE0E4
:1008E000FF2782910ED0EB30E0F71EF068948A2D3E
:1008F0000CD088278D93EF90DF90CF90DF91CF9130
:100900000895982F829501D0892F8F70805D26F0F1
:10091000803309F4089568948D9308952020202051
:100920002020202020202020202020202020000007
:100930004E65757472616C200000447269766520A2
:10094000202000004272616B65206F6E0000202045
:1009500020202020202000004947204F464600004C
:10096000202D3E204F4E0000456E67696E65207356
:1009700074617274202020202020000053463D0026
:1009800020423D0020533D0020200000FFFFFFFFDC
:00000001FF
