JI1FGX/DU9 EME用アンテナの製作（2011/07/29)

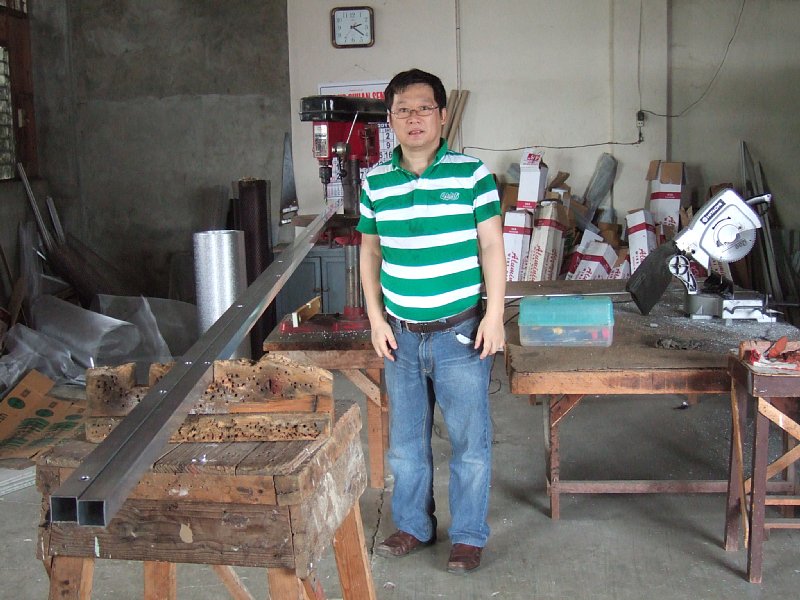

オサミスの何時も行くガラスショップでアルミパイプを買いました 1インチの角パイプ22フィート（約6m)を3本、9mmの丸パイプを2本 材料費5440円 ブーム長１２ｍの17エレのアンテナを作る予定です 2本はブームですが、1本はブームを下から支えるためのサポートです ボール盤はガラスショップのものを借りました

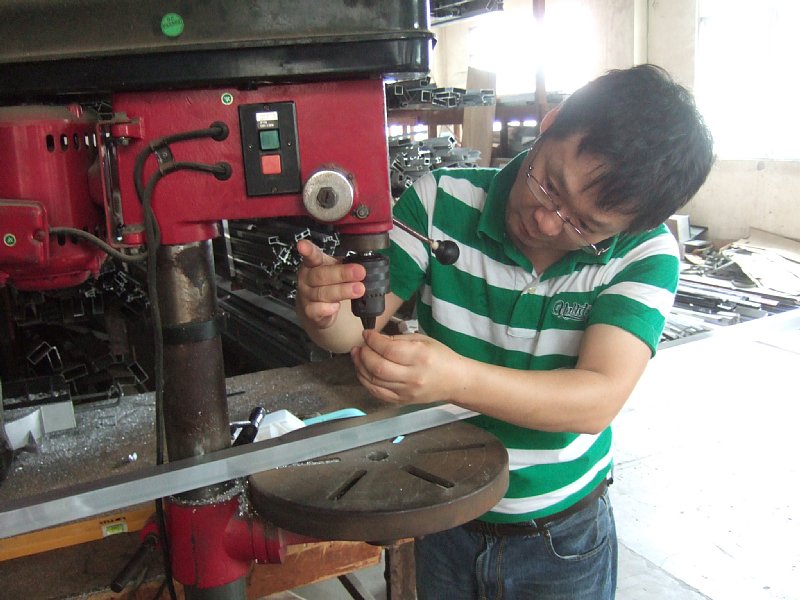

まずは細いドリルで下穴をあけてから９ｍのドリルに付け替えました
一緒に作業してくれたのはマネージャーのチャーリー
以下が私が50オーム直接給電用に計算しなおした値 Element Position Length (9mm) Ref 0mm 1066mm Rad 345mm  1012mm (12mm) D 1 514mm 940mm D 2 1011mm 927mm D 3 1687mm 904mm D 4 2500mm 884mm D 5 3365mm 884mm D 6 4250mm 875mm D 7 5145mm 864mm D 8 6060mm 863mm D 9 6975mm 861mm D 10 7880mm 863mm D11 8785mm 852mm D 12 9680mm 850mm D 13 10595mm 850mm D 14 11410mm 857mm D 15 12110mm 830mm 7ele YAGI 144MHz EME * 144.15 *** ﾜｲﾔ *** 17 0.0, -0.506, 0.0, 0.0, 0.506, 0.0, 0.006, 0 -0.347, -0.533, 0.0, -0.347, 0.533, 0.0, 0.004531, 0 0.167, -0.47, 0.0, 0.167, 0.47, 0.0, 0.004531, 0 0.664, -0.4635, 0.0, 0.664, 0.4635, 0.0, 0.004531, 0 1.34, -0.452, 0.0, 1.34, 0.452, 0.0, 0.004531, 0 2.153, -0.442, 0.0, 2.153, 0.442, 0.0, 0.004531, 0 3.018, -0.442, 0.0, 3.018, 0.442, 0.0, 0.004531, 0 3.903, -0.4375, 0.0, 3.903, 0.4375, 0.0, 0.004531, 0 4.798, -0.432, 0.0, 4.798, 0.432, 0.0, 0.004531, 0 5.713, -0.4315, 0.0, 5.713, 0.4315, 0.0, 0.004531, 0 6.628, -0.4305, 0.0, 6.628, 0.4305, 0.0, 0.004531, 0 7.533, -0.4315, 0.0, 7.533, 0.4315, 0.0, 0.004531, 0 8.438, -0.426, 0.0, 8.438, 0.426, 0.0, 0.004531, 0 9.333, -0.425, 0.0, 9.333, 0.425, 0.0, 0.004531, 0 10.248, -0.425, 0.0, 10.248, 0.425, 0.0, 0.004531, 0 11.063, -0.4375, 0.0, 11.063, 0.4375, 0.0, 0.004531, 0 11.753, -0.415, 0.0, 11.753, 0.415, 0.0, 0.004531, 0 *** 給電点 *** 1, 1 w1c, 0.0, 1.0 *** 集中定数 *** 0, 1 *** 自動分割 *** 400, 40, 2.0, 1 *** 計算環境 *** 2, 15.0, 4, 50.0, 120, 60, 0
