| 7MHzのダイポールに21MHzをのせる (2024/05/03) | |
|---|---|

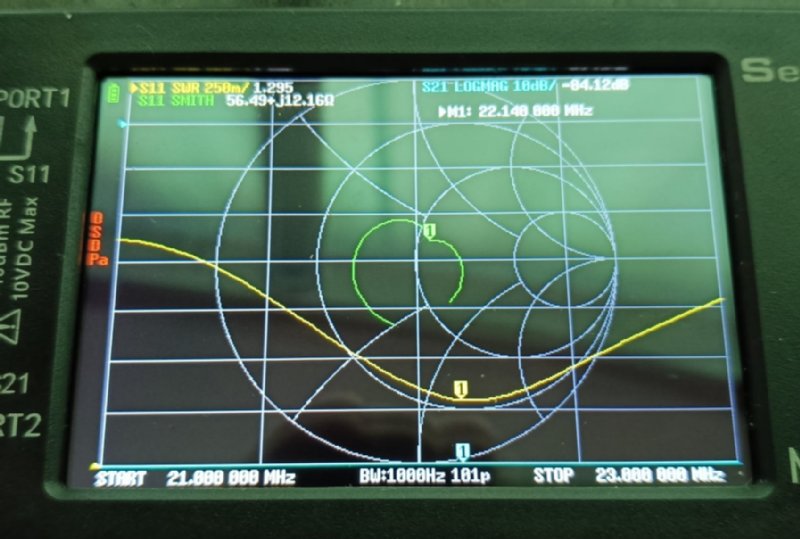

| ７MHｚフルサイズダイポールに第3高調波である２１ＭＨｚは乗るといわれています しかし実際に試すと無線機の内臓チューナーなどでＳＷＲを落とす必要が有ります しかしサムウエイのリニアアンプDXV500ZSを使う上で22.140MHzSWRが落ちているアンテナでは困りものです  |
|

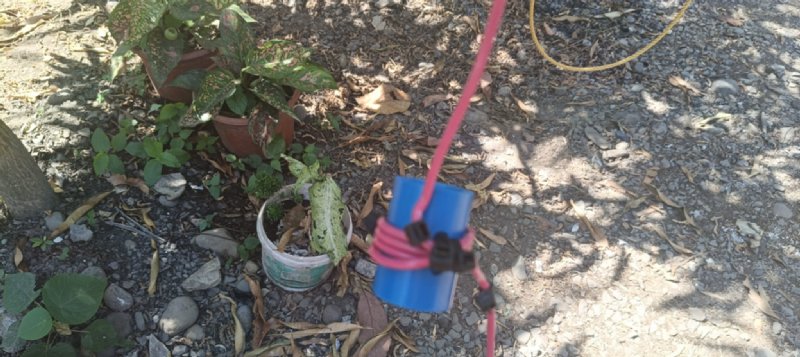

| インターネットで情報を探していたらYoutubeの「ももチャンネル!」でそれらしき情報がありました https://youtu.be/LbjRYRG9x9I?t=487 ７MHｚダイポールのエレメント端から3.5ｍに入れた4ターンのコイル入れるとよいのだそうです エレメントを4ターン巻いた分エレメント端伸ばすことにより７ＭＨｚのＳＷＲも目的周波数で落ちる しかし実際試すとコイルを6ターンにする事で21MHzの中心周波数が下がりました このコイルにはコンデンサーは入れておらずコイルを巻くだけです  |
|

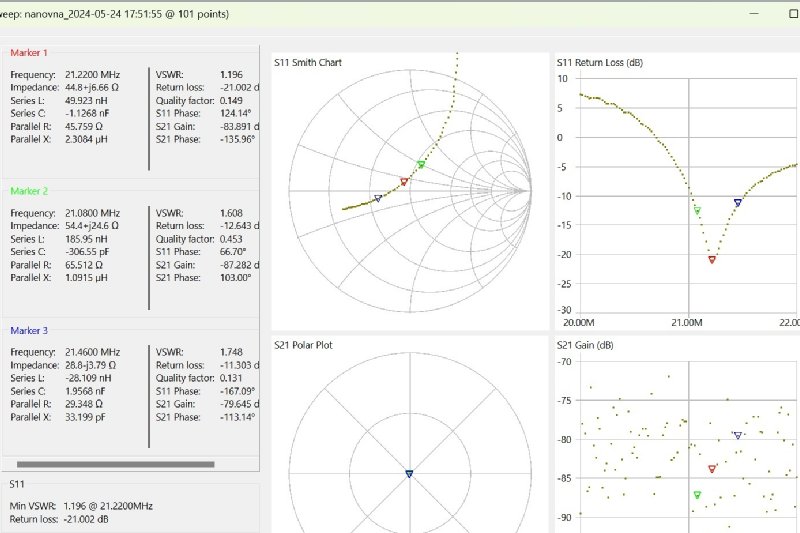

| NanoVNAのnanovna-seversソフトの画面キャプチャー 22.140MHzだった中心周波数が21.220MHzでSWRが1.2になりました  |
|

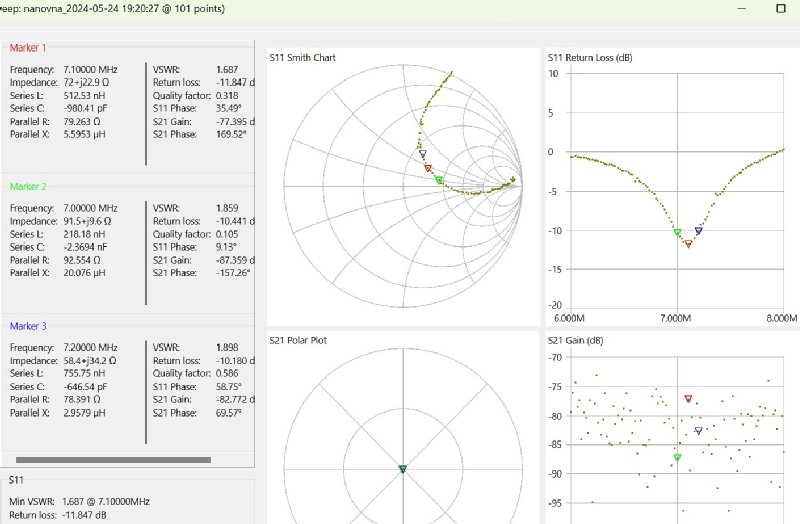

７MHｚも7.100MHzでSWRが1.7になりました |
