JI1FGX/DU9　テレビアンテナの製作（2010/12/31)
我が家はケーブルテレビですからアンテナは必要ないのですが、、我が家から数１０メートル先からはケーブルテレビの配線もありません
かといってフィリピンのナンチャッテテレビアンテナではあまりに可愛そう
そこでフィリピンのテレビアンテナに対抗すべくMMANAで設計したVHFLowBANDのテレビアンテナです
オサミスにはチャンネル2とチャンネル5の２局しかありません
それもLow-BANDとHi-BANDに分かれてしまっているのでまずは実験として２つのアンテナを作りました
うまくいけば２つを１つに組み合わせてみようと考えています。
VHF low-band (band I)
Channel Lower edge Video carrier DTV carrier Audio carrier Upper edge
1* 44 45.25 n/a 49.75 50
2 54 55.25 54.31 59.75 60 ABS-CBN
3 60 61.25 60.31 65.75 66
4 66 67.25 66.31 71.75 72
5 76 77.25 76.31 81.75 82 GMA　　　
6 82 83.25 82.31 87.75 88
6A 81.5 82.75 81.81 87.25 87.5

http://en.wikipedia.org/wiki/Television_channel_frequencies より
VHF high-band (band III)
Channel Lower edge Video carrier DTV carrier Audio carrier Upper edge
7 174 175.25 174.31 179.75 180
8 180 181.25 180.31 185.75 186
9 186 187.25 186.31 191.75 192
10 192 193.25 192.31 197.75 198
11 198 199.25 198.31 203.75 204
12 204 205.25 204.31 209.75 210
13 210 211.25 210.31 215.75 216

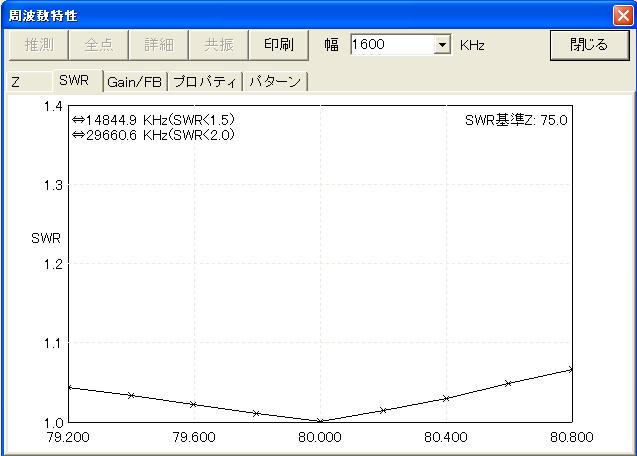

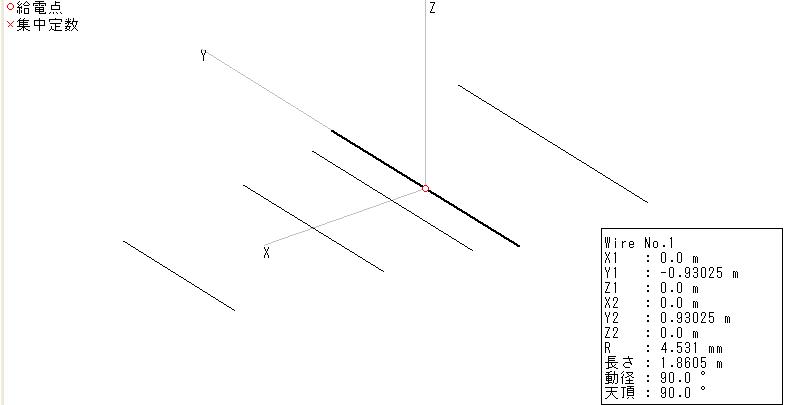

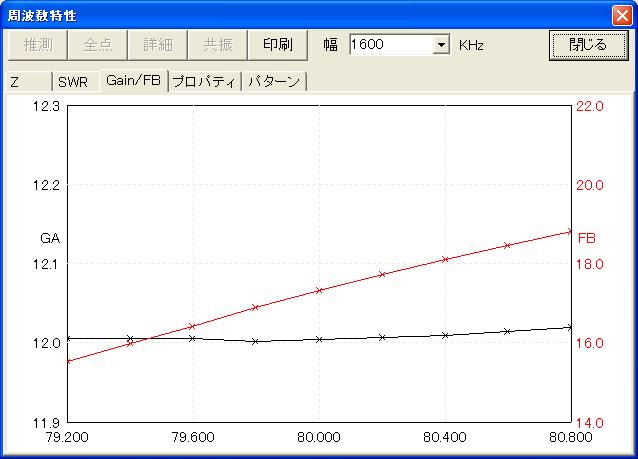

MMANAで設計したVHF-LowBAND用アンテナ
ちなみにJA2DDAさんにワイドバンド化するにあたりアドバイスを頂きました

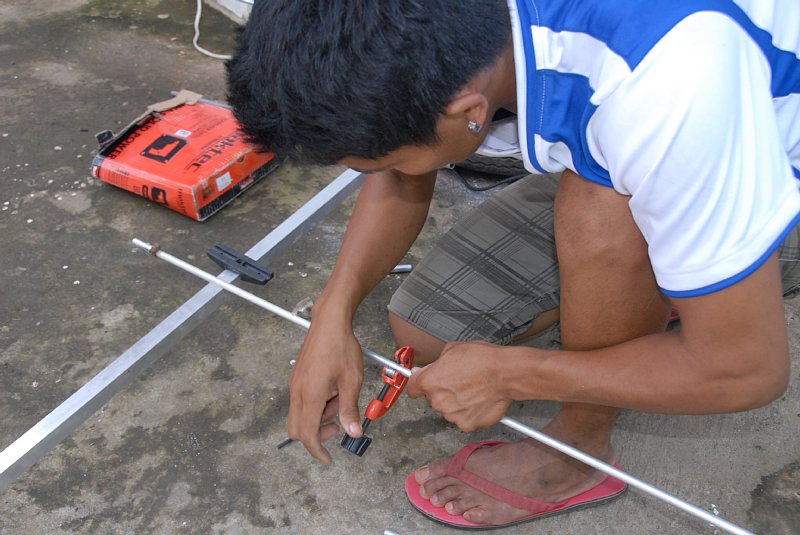

エレメントをカットして
でも１．１ｍを指示したら１ｍ１０ｍｍでカットしてくれて全部やり直し
給電部の取り付け

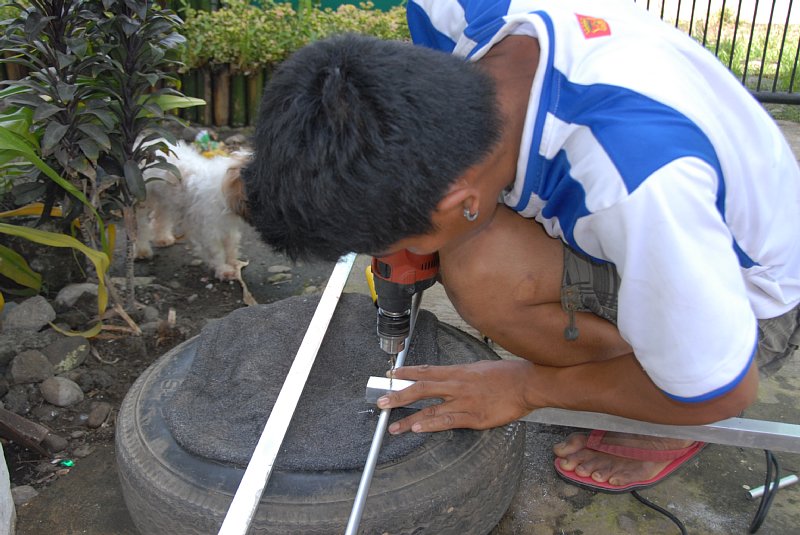

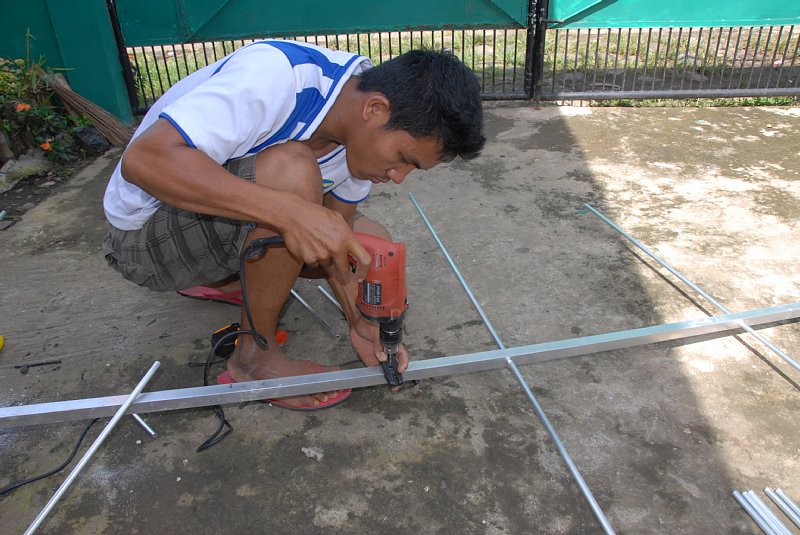

エレメントを固定するための穴あけ

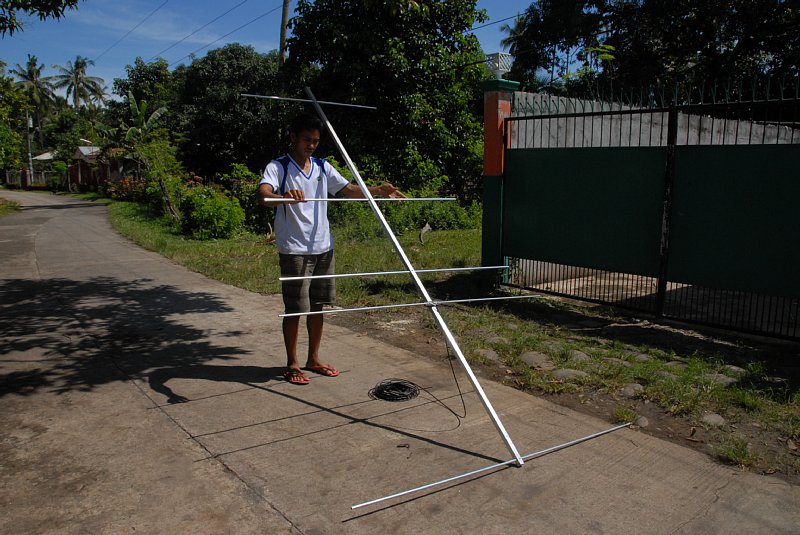

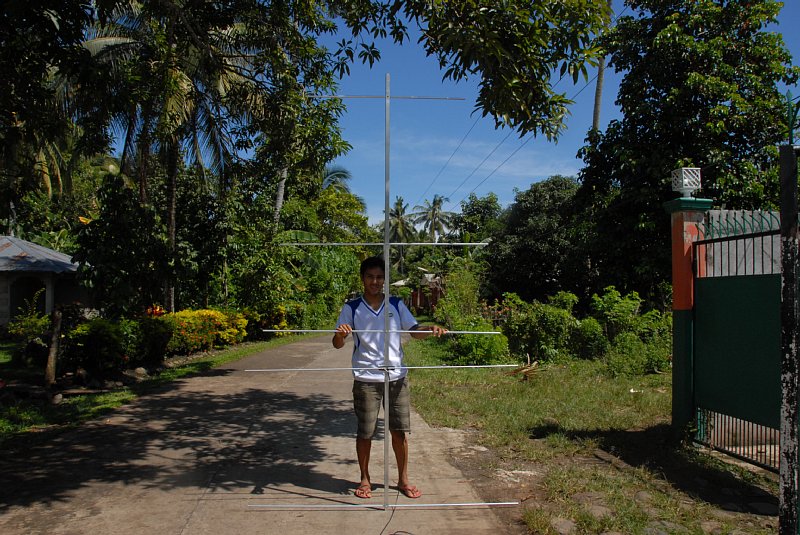

これが完成したワイドバンドのVHF Low-BANDアンテナ

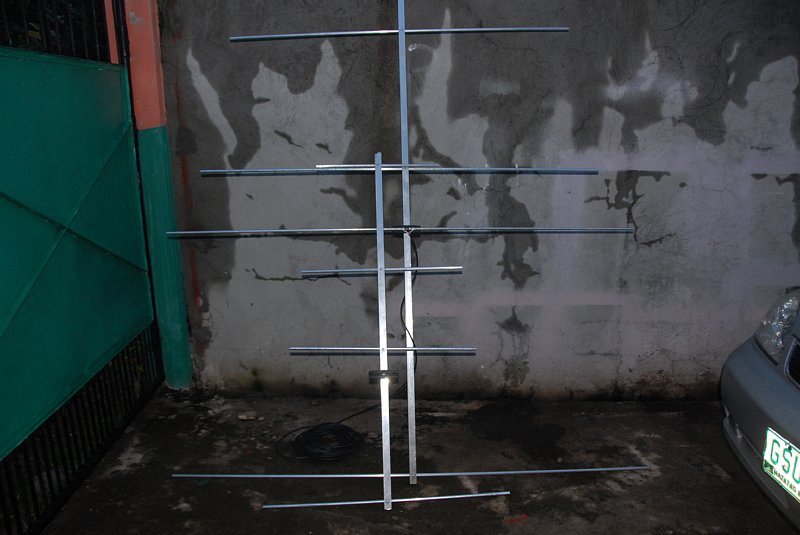

VHF-LowBANDとVHF-HiBANDの大きさにはこんなにも違いが有ります
はたしてうまく１本のブームにまとめることが出来るか？
MMANAでもまだ満足のいく回答は得られていません

まずは別々にテストをしてみるつもりです

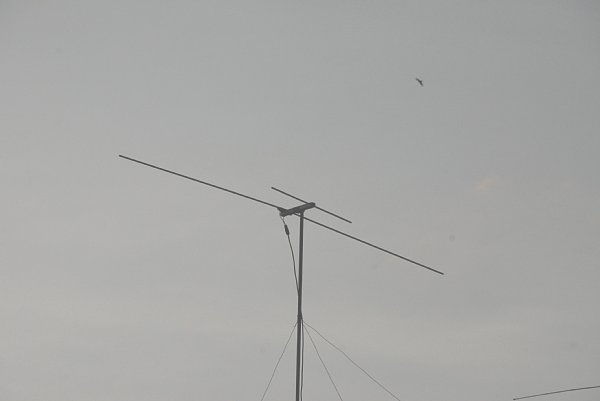

街で見かけたこのナンチャッテテレビアンテナ。このダイポールよりははるかに性能は良いはず
ちなみに短いエレメントは単なる飾りだとDU8EEが言っていました
ただし、コストはそれなりに跳ね上がりますから貧乏人には買ってもらえないかも

フィリピン在住でケーブルテレビではない方
映りが悪かったりゴーストで悩んでいる方、テレビアンテナのご注文受け付けます
ご注文は　Geraldine Ueno 0927-3209-246　までどうぞ（日本語でもOKです）
